社長 » 2010-02-11, 01:24

從小學時代愛上天文自今,近三十年的歷程中,也就離不開目視觀星、天文攝影、製作望遠鏡三大範疇,當然也有近年專職推行的天文教育、基建、進出口等工作。

還記得小學初中時因為家境所限,根本負擔不起任何天文望遠鏡,首台”望遠鏡”也就是用儲了好一會的零用錢,買一片老花鏡片,再加一片塑料凸透鏡及一個手捲的紙筒製作而成,當然看到的月面也比肉眼清楚一點,天上的恆星也充滿”顏色”。

後來上了中學,有機會參與天文學會,最深感受的,是12歲那年跟學長用他的50mm折射鏡觀星,在巴士站旁路燈下找到剛從東方升起的土星,20倍下的土星光環小如米粒,但已讓兩個孩子興奮不過。什麼目鏡、巴羅鏡全搞不懂,我們的世界是有與無的分別。

後來有機會買一些易手的,又或者廉價的配件,HM目鏡已是起步,K目鏡是一種追求,數十元數十元的買,一個一個累積起來,那個年代日本目鏡是用心製作的出品,也的確讓我這個少年人看清了不少星空美景。那個年代很單純,世界沒有太多選擇,除了HM、K目鏡外,讓我們夢寐以求的,就是老師自家樓頂那個天文台內那一套1.25”規格Or目鏡 – 我們都只能眼看手勿動。

時代進步,作為個人的終身愛好,經濟上也容許多些選擇,到今天累積了一些心頭好,其中每個配件都可道出一段故事,一個理由,而價格的考慮,稍稍放到較低位置。

希望從這些小東西,分享一下我個人選擇望遠鏡配件的心得。

先詳列一下目前手提配件箱的內容:

兩套德國製TMB Supermonocentric 4、5、6、7、8、9、10、12、14、16mm目鏡
德國Baader Mark V 雙目裝置配1.25x巴羅修正鏡
德國製TMB Aspheric Orthoscope25mm目鏡、TMB 1.8x ED Barlow
日本Pentax XO 2.5、5mm目鏡
美國Televue 5x Powermate、4x Powermate、3x Barlow
美國Televue 2” Everbrite、1.25” Everbrite天頂鏡
美國Televue Ethos 17、13mm目鏡
德國Astronomik UHC、Ha濾鏡、日本IDAS LPS濾鏡
德國映美精DBK21、DMK21、DMK41相機
Atik USB五位電動濾鏡盤、Baader Dielectric 1.25” LRGB及IR濾鏡

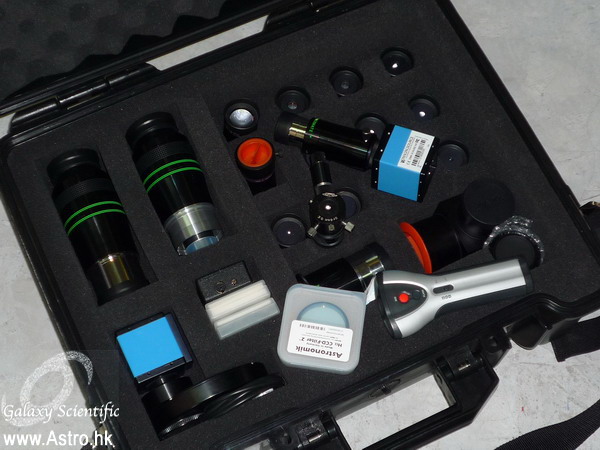

另外還有一些如日本製Astro 6mm夜照明刻度目鏡、Nikon 10x50 雙筒、Pocket Sky Atlas 2000 袋裝星圖連夜照明壓板、各品牌的平場及減焦鏡等…… 因為放的東西太多,這個手提配件箱重達十多公斤,配件總價已超過一台APM-TMB 6吋APO折射鏡。

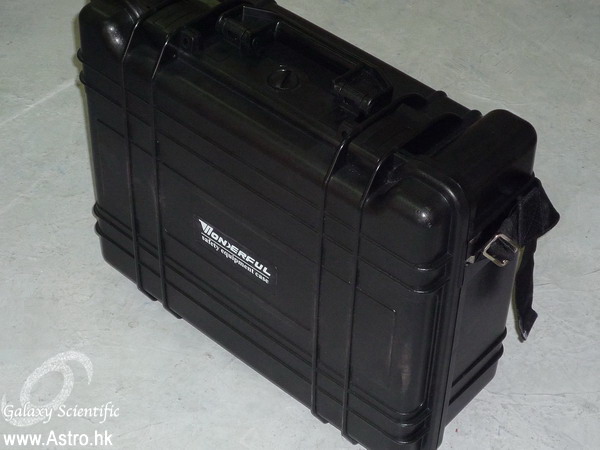

這個手提箱十分密氣,1月15日從雲南觀日食回來,也上過高古米天文台,在3200海拔山上用過蓋好,到2400米海拔的麗江就打不開,在麗江用過蓋好後,到1000米海拔的昆明又打不開,在昆明用完蓋好後,回到香港又打不開,每次都要開泄氣閥解決 :?


由於手提箱已頗重不宜再大,所以在有限空間內,只能按當次觀星需要而放相應配件。有點像每天出門會因應場合而換上不同衣服吧 :lol:

兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12686
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章社長 » 2010-02-11, 01:26

目視配置 - 我看行星深空目鏡的選擇

TMB Supermonocentric 目鏡
TMB Aspheric Orthoscope25mm目鏡
TMB 1.8x ED Barlow
Pentax XO目鏡
Televue Ethos目鏡
德國Baader Mark V 雙目裝置

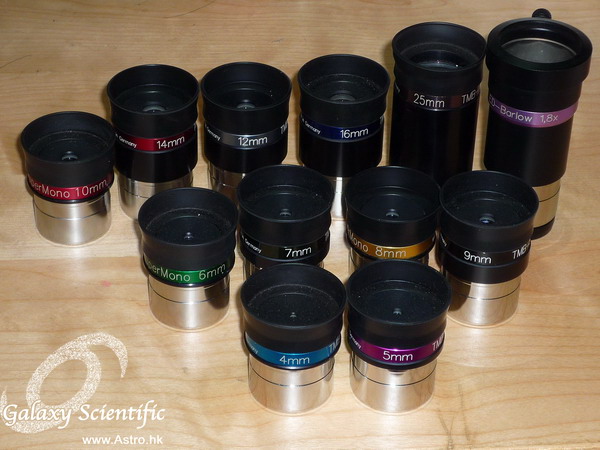

兩套第二代等焦TMB Supermonocentric目鏡、TMB Aspheric Or 25mm目鏡、TMB 1.8x ED Barlow,由Thomas Back生前按德國經典重新設計,由德國APM及Berliner Glas生產,至今易手價比停產前零售價高一半至一倍以上(特別是長焦段的12、14、16mm)。TMB Supermonocentric目鏡被認為是最佳的行星目鏡之一,球面差修正度比Zeiss A-II Orthos更高。目鏡是一種表現很因人而異的配件,在國外不同的評價中,經常被置於榜首的Zeiss Abbe Ortho、Pentax SMC Ortho、NIKON Ortho,我的好友,APM老闆Markus Ludes評價在極好視寧度的情況下,後者需要以側視法才可觀察到的木星微弱細節,TMB Supermonocentric可以直視法看到。這種表現或可在其設計中的先天優勢有跡可尋,因為整個目鏡只有一組三合為一的透鏡,共用一個曲率中心,光線只經過兩個空氣-玻璃介面,所以對比度及銳利度特別高,但代價是只有30度的窄小視場。在香港的觀測實例中,以月面上那條寛度不超過1公里的亞爾卑斯月溪為例,用高橋Mewlon 250卡反觀測,Nagler目鏡不可見的情況下,換上TMB Supermonocentric便可看到。但作為進一步對比及加深個人認知,我最近已購入兩個Pentax XO 5及2.5mm目鏡作對比,試看這兩個在Cloudynights上被評為登峰造極的行星目鏡比較如何。畢竟,Markus這位資深及財力十足的玩家的選擇很值得參考,除了兩套全焦段的TMB Supermonocentric目鏡外,他也備了一個Pentax XO 2.5mm目鏡,或許暗示在4至16mm TMB Supermonocentric全段焦以內,他看不到其他對手?
viewtopic.php?f=5&t=85
Copy of P1020342.jpg
Copy of P1020342.jpg (94 KiB) 被瀏覽 20030 次

Cloudynights上的測試報告:
http://www.cloudynights.com/item.php?item_id=281
http://www.cloudynights.com/item.php?item_id=1180
http://www.cloudynights.com/item.php?item_id=2065
http://www.cloudynights.com/item.php?item_id=1934
http://www.cloudynights.com/item.php?item_id=1935

TMB 25mm Aspheric Or更是經典,因為現時再買到的已是同一鏡片但印上Zeiss Or了。三片兩組光學設計,其中一個光學面為非球面,造就最後的性能差距,這是Or目鏡的精髓所在,否則只會淪為三兩百元的貨色。

TMB 1.8x ED Barlow也被評市場上最佳的巴羅鏡之一,以目前我的APM-TMB 203 APO折射鏡計,1420mm焦距配上4及5mm目鏡為目視行星月面的起步,若當晚在284x倍水平看不到清晰影像,表現視寧度不佳,我會把望遠鏡收起結束觀測,以4mm推上355x若發影像穏定而又發揮空間,則再加上1.8x ED Barlow觀看,若511倍影像穏定結實,則預視著可以出品理想行星月面照。

德國Baader Mark V 雙目裝置配1.25x巴羅修正鏡
Baader Mark V 雙目被認為是最佳的雙目裝置,通光徑達26mm,校正等也在最高水平。雙目裝置對於行星、月面、太陽、雙星、深空的目視觀測都甚有增認,我認為是嚴肅的目視觀測者必備配件,相對於單眼所見天體,臨界微弱暗淡細節,雙目的好處是讓兩眼更容易看得清。雙目的代價很高,要近1800美元,我最近也忍痛進了一套,在火星的表現很特出。

Ethos目鏡
選用的理由很簡單,根據Televue老闆Al Nagler大叔的說法,看深空是應用最大視場目鏡,用一個最高而又可容納下該深空天體的倍率觀測,更能看到暗淡細節。原因是人眼的感光度並非線性,面積大的天體就算亮度較弱,也更容易讓人看到。以203APO折射鏡計,我的理想倍率就是數十至200倍,特別是香港的天空背景有一定光害,所以倍率太低並沒有增益。現時用的為13及17,稍後會進21及8。
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12686
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章社長 » 2010-02-11, 01:28

行星月面攝影配置 - 我如何選擇

德國映美精DBK21、DMK21、DMK41相機
The Imaging Source映美精相機自三年前推出AS系天文相機後,多少世界級照片均出自這個相機。其特點幀速高及訊噪低,所以我的攝影技術很一般,但只要跟隨正常程序,也一樣可以出品不錯的照片,例如,
viewtopic.php?f=3&t=43
其中DBK為彩色相機,好處是效率高及後期處理方便。而DMK則是追求最高色彩還原及解像度的不二之選,但代價是繁複得多的後期處理及更大的出錯機會。

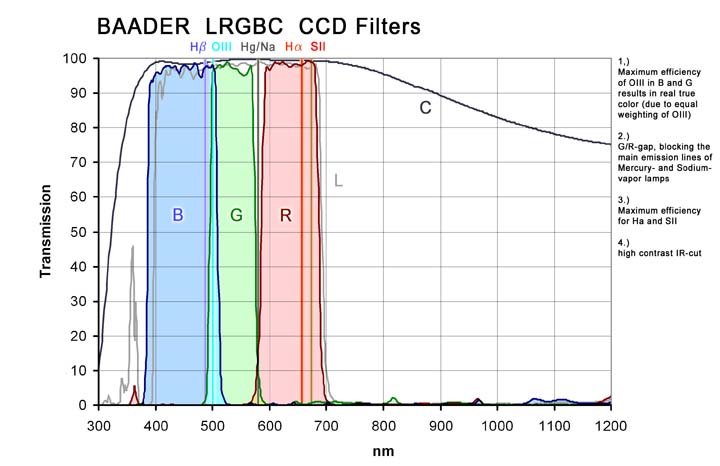

Baader Dielectric 1.25”LRGB及IR濾鏡
四片小顏色濾鏡叫價二千多元,IR濾鏡另費。貴的原因除了耐用外,更要求是其頻譜理想,能夠完全截止RGB影像所需的三原色,沒有鐘形頻譜的漏光問題干擾影像色彩還原度。而這套濾鏡也適合拍攝深空天體,剛才截了了光害主要譜線,不過能照顧到的晶片片幅也不大了。

Atik USB五位電動濾鏡盤
手動和電動濾鏡盤價格差一截,但若試過拍攝木星動畫的都知道,在1小時內要完成百多段RGB影片,每段只有廿多秒時間以凝結高速自轉的木星面細節,實在不容有失,除了要選擇色彩通道外,相機設定也要每段重新調校,所以在高效率防出錯,要爭分奪秒拍攝的前題下,電動濾鏡盤是不二之選,其中Atik的USB型號更可接駁電腦,亦不會有其他品牌的漏光等問題。可以說沒有這個電動濾鏡盤及Baader濾鏡組,我拍不出這段動畫。
viewtopic.php?f=3&t=43

美國Televue 5x Powermate、4x Powermate、3x Barlow
Televue的巴羅透鏡品質不俗,可以透過調節後焦距而改變放大倍率。能在大視場提供很好的修正度。但若拍攝小面積天體,例如在40角秒以內的行星細節,我還是會用TMB Supermonocentric目鏡投影法。
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12686
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章社長 » 2010-02-11, 01:29

其他輔助配件

美國Televue 2” Everbrite、1.25” Everbrite天頂鏡
天頂鏡,因為這是每一位用折射或折反射鏡的愛好者都要需有。我的個人取向是選最好的。因為本身價格有限,但不會因應望遠鏡而改動,可長期使用,而且我的確從不同水平的天頂鏡上,在百多倍放大率以上便看到明顯的像質分別。用英文諺語所說,一條鐵鍊強不過其最弱一環,若用上一台優秀的月面行星鏡,郤省在一個天頂鏡上,而讓影像大打折扣,是十分不智的。

市場上最優秀的有四個品牌,任選一款不會有錯:
- Tele Vue Everbrite系列
- Vernonscope
- Astrophyics
- Stellarvue

我選Televue Everbrite的唯一原因,是其2”接筒沒有斜位,較少機會在調焦座內傾側,而且整個天頂是由一整塊鋁料CNC加工出來,負重能力較高。

德國Astronomik UHC、Ha濾鏡、日本IDAS LPS濾鏡
UHC可說是通用光害濾鏡,概念是把不要的光線包括光害頻譜濾掉,只保留有用的星雲頻譜,但用在拍攝上也可以,Ha則是針對拍攝星雲而設的了。LPS則比較適合攝影用,與UHC的概念稍有不同,是僅把光害頻譜濾掉,其餘保留,以達至較理想的色彩平衡,但目視上的對比度則較低。
不同品牌之間有一定的個人化取向,但按香港的目視及攝影情況,本人較適合選用上述品牌及型號,而非另一款也備受好評的Baader濾鏡。
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12686
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章willis » 2010-02-11, 07:07

I like the equipment carring case! I've seen it before. At the same time I am jealous of the heck inside the case!!! :twisted:
Tak FS60C, APM-LOMO 80/480, APM-TMB 105/650, SW Black Diamond 120ED, Borg 125SD, SW 12" Dobs , Lunt LS35T, Lunt LS80T
TMB Super Mono 4mm, Pentax XO 2.5mm, Baader Planetarium 8-24mm, Nagler (2-4mm, 3-6mm, 13mm), Ethos (3.7mm, 6mm, 10mm), Explore Scientific 100º (14mm, 20mm)
DBK 21, DMK 21, DMK 41, DMK 51, ASI 178MC
Nikon D810A, Canon 5D II, Fujifilm X-T10
頭像
willis
全域版主

文章: 1526
註冊時間: 2010-02-01, 17:50
來自: HK

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章社長 » 2010-10-04, 01:04

分享一下美國人如何看我用的TMB 1.8x ED Barlow,因為已經停產,我現時手上有數個存貨,但都只能留給那些203或以上APO的用戶了,還記得當時每一位用戶拿到手時,第一個發應是"這個巴羅鏡很重"。

http://www.cloudynights.com/ubbthreads/ ... in/3957118

論光學質量:

"....This is the only Barlow I own and it is a top tier Barlow along with the Zeiss Barlow. Many thinks this is a tad better than the Zeiss. The coatings is so transparent that the glass itself is not easy to "see"...."

論機械精度:

"....When I inserted TMB Monocentric 7 into TMB 1.8x Barlow, the eyepiece was almost floating in the air after I placed on top and slowly air leaked, sinking into eyepiece holder.
I can tell both are precisely machined by looking at slow motion eyepiece sinking into Barlow I've never seen other manufacturer eyepiece and eyepiece holder can do this..."
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12686
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章Nebulas » 2010-10-05, 18:03

目镜使用和评价,通常很少有人细说。

期待品位社长的 EyePieces 战斗群...

这个箱子能如此密封,够狠。
以前看书学天文,后来用望远镜学习天文,现在用纸笔想象天文!
頭像
Nebulas

文章: 1927
註冊時間: 2010-04-08, 12:36
來自: Wuhan, Hubei Province, P.R.China

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章社長 » 2011-02-20, 21:45

我的德國製TMB Aspheric Or 25mm目鏡 = Carl Zeiss Aspheric Or 25mm,到現在二手市場也找不到,相信就算有人肯放最終造價要700至1000美元,因為物以罕為貴,不時有交易的TMB Supermonocentric 12, 14, 16易手價都在600美元水平了。

Willis第一次用APM的鏡,我是把TMB Aspheric Or 25mm目鏡放在APM-LOMO 80/600上給他看,然後即時毒發。內地有同好做過類似測試,跟Carl Zeiss或Swarovski觀鳥鏡比拼,結果不出所料,因為天文望遠鏡是設計在遠高於60x發揮的。

這裡有份測試報告:
http://www.cloudynights.com/ubbarchive/ ... art/1/vc/1
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12686
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章社長 » 2014-10-22, 17:42

又多敗了4個.... cry once, buy the best

痛一次,買最好 :cry:

viewtopic.php?f=21&t=4017
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12686
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: 我的手提配件箱 – 目鏡及配件的選擇

文章社長 » 2014-11-26, 18:59

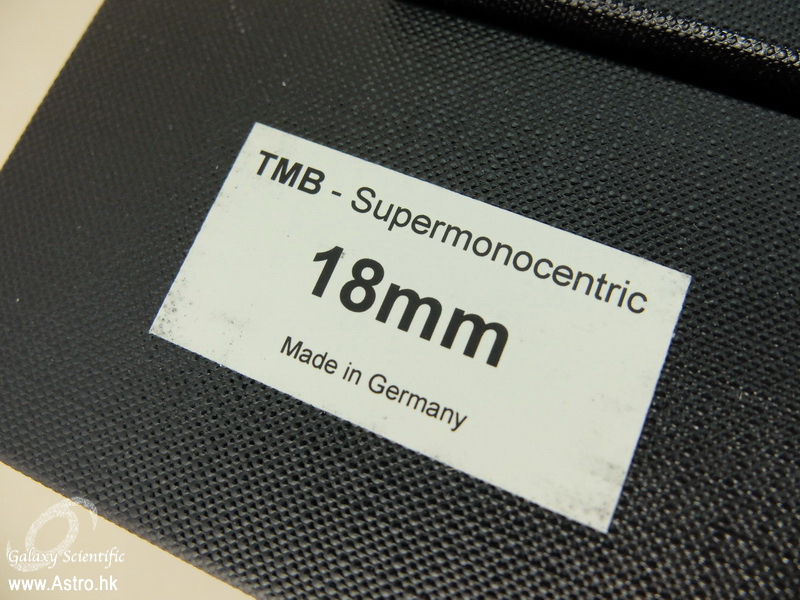

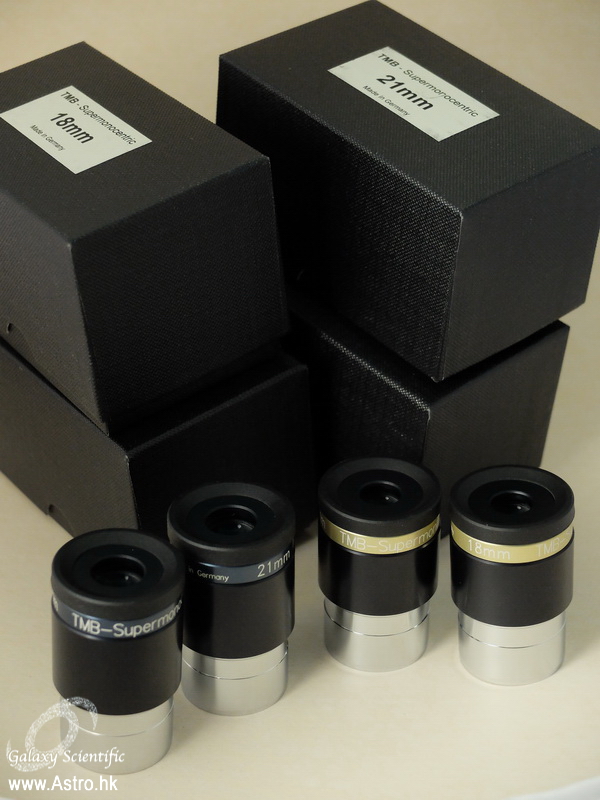

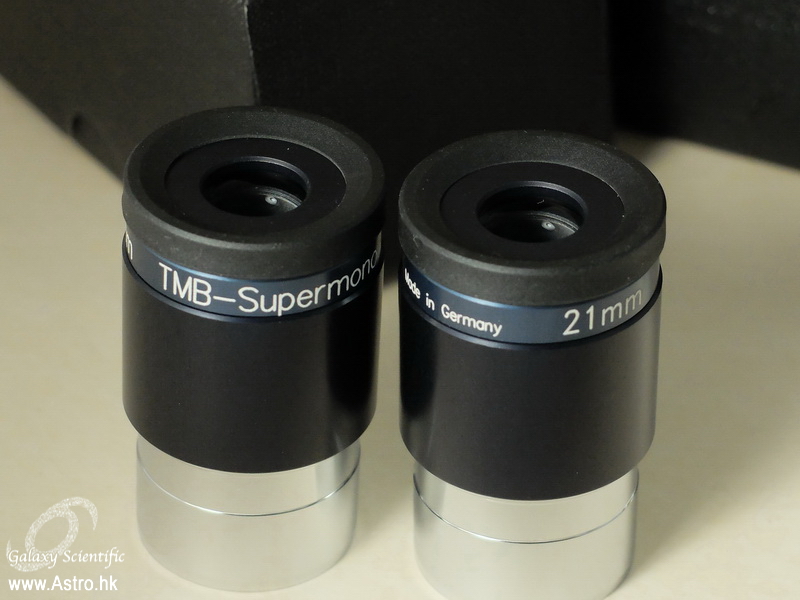

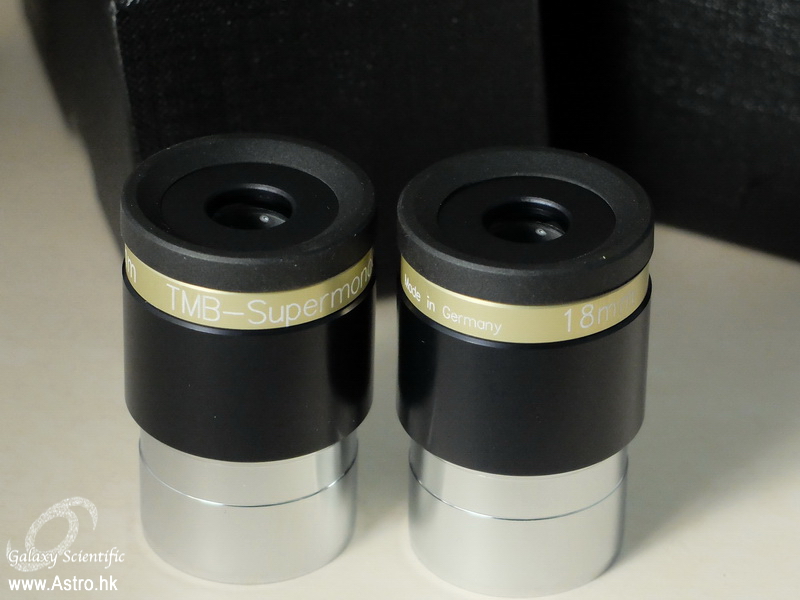

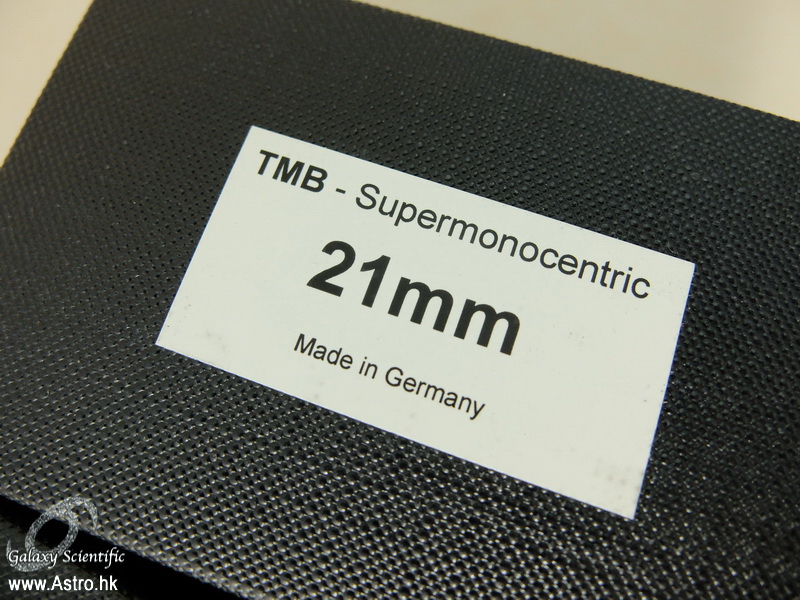

到了,又添4員猛將  :D

viewtopic.php?f=9&t=4056
