磨製400及630口徑反射鏡

[社長]

昨日分享了一些磨製天文望遠鏡的故事 http://www.astrocafe.hk/viewtopic.php?f=6&t=73

今天再介紹兩個尚未完的的計劃....

05初，當David投入100小時，堅持把自己第一片磨製的150 f5反射鏡造好及裝起來使用後，便在我的游說下，計劃再造"大一點"的反射鏡，是一台25英吋(63cm)口徑的大反射鏡

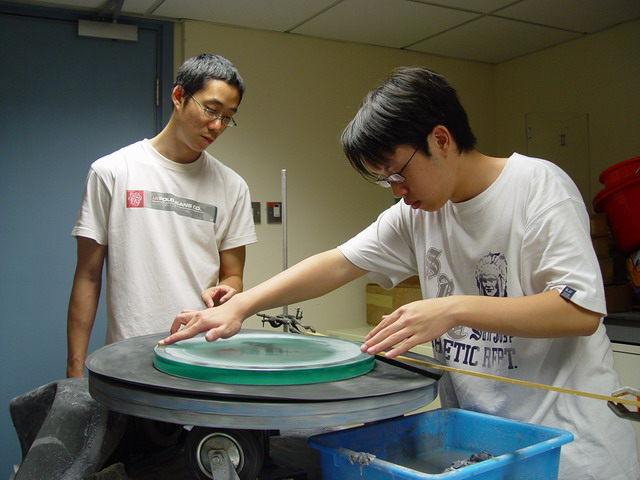

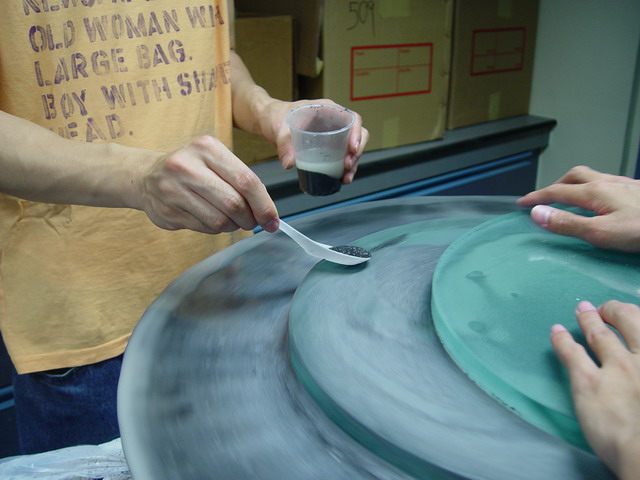

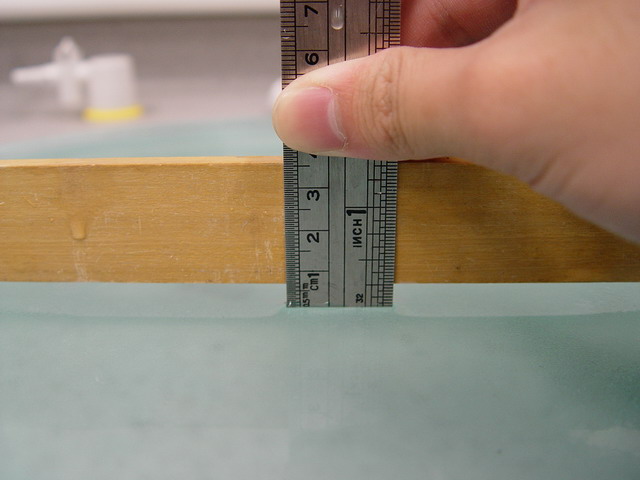

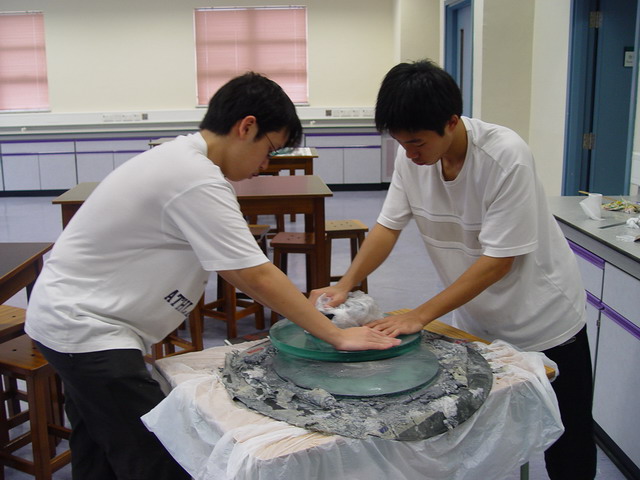

由於設計中的焦比比較短，只有F3.5水平，所以我們土製了一個轉盤，把主鏡放在上面用磨機打出凹面，之後才進行磨砂。不過在幼磨時工具板不少心弄破了，David建議不如務實一點改磨一片小口徑一點的16英吋(400mm)反射鏡。那片25英吋反射鏡目前還在倉庫裡，不知那年可以重見天日

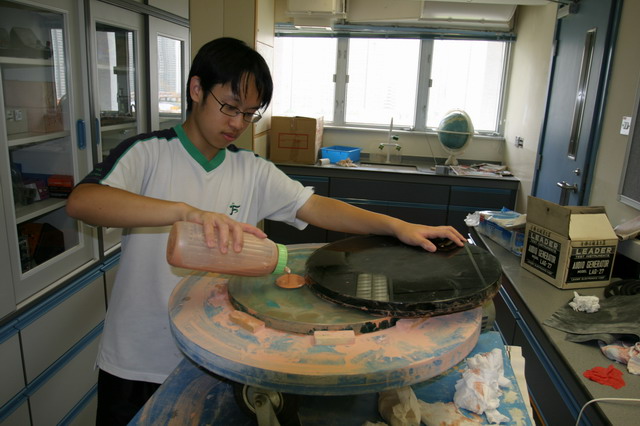

16英吋(400mm)反射鏡的進展很快，拋光接近完成，也進入了最後修正階段，怎知發生意外，不知那裡來的金鋼砂掉到主鏡上刮了好些花痕，要重造瀝青模延長拋光時間，最後因為各種原因擱置至今。不過其實從佛科圖像所看，若僅作低倍目視深空天體，或許尚有些實用性的，不知David會否考慮把它組裝起來，作出國用輕便觀星鏡?







[funoooo]

Work Hard!

[社長]

最近清理倉庫，把David的40公分反射鏡拿出來，瀝青模已分不出來，稍後用方法拆開它，反正要裝好磨鏡機造西藏的500 f4反射鏡，到時順道把這鏡拋光修正一下，造好拋物面後裝上Dob 16 GOTO的鏡筒試試，反正好像兩鏡的焦距一樣的。若鏡面表現不俗的，可以造一個輕巧的鏡架，到南半球觀星時用。北半球不用了，因為我在西藏私人天文台已置了一台Dob 16 GOTO，加上本身的高海拔低緯度優勢，我想不到要去北半球其他點觀星的理由了。

[社長]

今天趁磨鏡班把David的16"及25"主鏡拿出來，那片25"主鏡已完成#400磨砂，只是工具板打破了所以擱置7年，而那片16"主鏡也因為拋光完成進行最後修正期間不少心沾到金鋼砂而刮花少許鏡面，亦擱置在倉庫七年，瀝青模也跟主鏡貼合在一起分不開來。

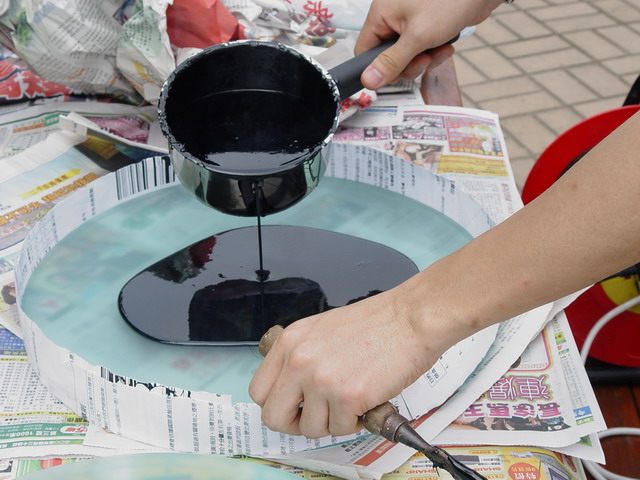

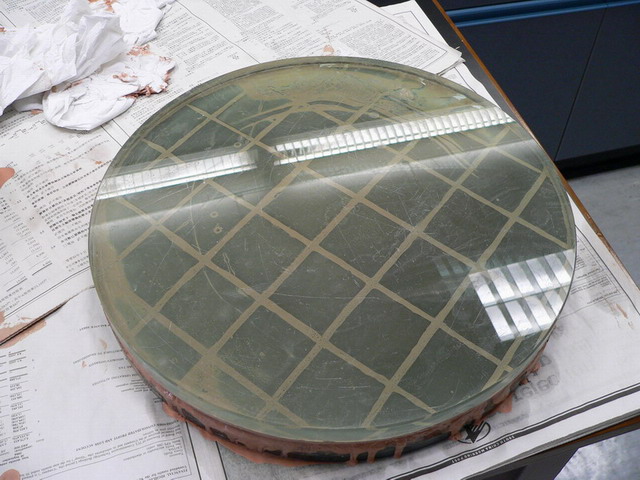

花了些許時間，16"主鏡及10"直徑的連瀝青模工具板終於被分開了，以佛科試鏡器檢定一下，仍是那個粗糙的球面，及中央有一個凹陷，之後重新倒一個瀝青模，拋了三毎圈，看到吻合度不錯，帶回火炭繼續。

這鏡的焦距為1660mm左右，比Dob 16 GOTO短140mm，剛好該鏡筒是伸縮式的，那我只要造一個鏡座給這片自製16"主鏡，裝在Dob 16 GOTO的鏡筒內，把鏡筒縮短一些合焦，便可以目視及拍攝，若效果理想的，便可以造一個輕攜鏡筒及台架，放在行李箱內，成為一台可手提上機到海外觀星的中口徑反射鏡。

至於那片25"主鏡，不知David會否考慮造出來，帶到西藏觀星?

[David]

翻查記錄，這鏡於2005年4月9日開始磨製，首先用40號砂粗磨10.5小時，幼磨14小時後做瀝青模拋光。

之後便是漫長的拋光過程，先出現花痕 (可能是在鄰房用2000號砂之老師入我房閒談時跌了少許砂產生)，需用牙刷潔淨瀝青模及用清潔劑潔淨所有用品。之後有環形山，改善後中央出現山丘，又有散光，64小時後大致解決，最後一次是2005年8月9日。

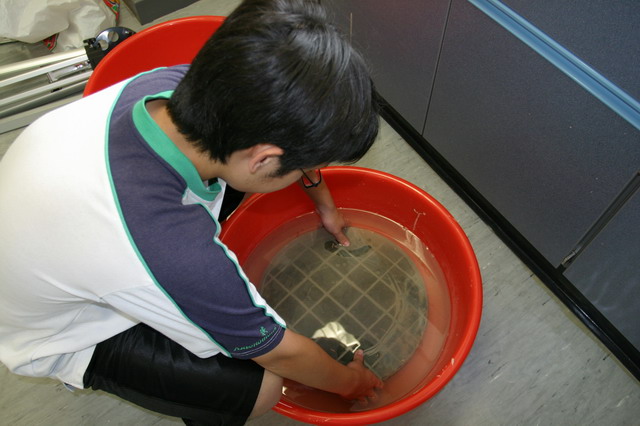

之後轉了學校，工作繁忙，我也不知道那時能再繼續這計劃。鏡在在我家數月後，家人都開始有微言，於是不再用水浸鏡和瀝青模，當然兩鏡很快便二合為一。

想不到2005年開始 (並放棄了) 的計劃會在7年有機會重生。

[社長]

鏡在在我家數月後，家人都開始有微言

若這鏡在你家都無立錐之地，那住你家山腰那些呎價二萬的貧民窟，真是苦不堪言，更不要談山腳下那些了

[社長]

64小時後大致解決，最後一次是2005年8月9日....

....想不到2005年開始 (並放棄了) 的計劃會在7年有機會重生。

很多時候會想，轉眼間這麼多年過去，數十小時也不算太過漫長，我們城市人就是不容易抽出丁點時間來實現一些算有意義的事情。

現在Astrocafe也有好幾台Dob 16 GOTO了，我西藏也置了一台，想信若這鏡實現，其最大功能是作為旅行鏡，可以飛到南半球觀星。

[社長]

開始用新組裝的磨鏡機重新拋光，因為鏡面存放不當，八年間被拋光物料腐蝕進玻璃表面，重新開始時的鏡面狀態遠比當時David停手時惡劣(見一樓最後一張刀口測試照)，幸好磨鏡機效率比較高，也省郤不少人力，經8小時拋光後已漸入佳境：

viewtopic.php?f=20&t=3564&sid=cd70826edfabc4855cfd4c48ee85981d#p22886

估計多拋十多廿小時後便可以進入拋物面化工序，若以過去數天的進度，即我在辦公時間開動磨鏡機在我的辦公桌前工作，那數天後便可以回復正球面，開始拋物化。

[社長]

現在每天早上回到辦公室，便首先開動辦公桌旁的磨鏡機，到下班時一天下來已拋光七八小時。

看著磨鏡機高速轉動，相比起多年來用人手磨鏡，的確在兩個不同的世界，實在很難走回頭了。

現在開始構思鏡筒製作部份，目標是做一台光學表現可以貼近David手上那台Obsession 18UC，但又更輕攜，例如能放入手提行季箱的望遠鏡。在網上有很多不同的方案，其中我對這個很有好感：

http://www.sumerianoptics.com/producten/alkaid/

因為這台鏡除了在香港用外，到海外不外乎兩個用途：學生天文考察團（如月前台灣之旅 viewtopic.php?f=13&t=3449 ），又或者到澳洲觀星，若是後者的話，便要改用其他物料。不過我仍會先用木料造鏡筒，讓望遠鏡工作起來才再改良。
