強悍的 APM-Riccardi Super ED 0.75x 平場減焦鏡

[社長]

(留意第二版2011-02-15加入130/1200＋Super reducer Spot diagram)
(留意第二版2011-02-22加入100/800及180/1260＋Super reducer Spot diagram)


有留意Astrocafe消息的朋友都知道近月我正和德國APM進行一個平場減焦鏡項目，對廣大APM-TMB折射鏡用戶來說是一件喜訊。

90年代APM負責人Markus Ludes邀請美國著名光學設計師Thomas Back先生為他設計一系列頂級APO折射鏡，與美國另一頂級品牌Astrophysics不同風格，是採用空氣分離式三枚玉設計，以追求目視上最終極性能，特別是色球差方面的修正，並由俄國重量級光學生產商LZOS及LOMO生產，每鏡組以人手修正至約95% Strehl以上，即Zeiss APQ當年指出頂級目視APO折射鏡的成像指標。

Thomas Back先生生前為為這系列的折射鏡設計了全線的3.5"平場鏡，但並沒有減焦鏡。直至去年底，經我多番推動下，Markus Ludes接受了我的提議，邀請了意大利著名光學師Dr Massimo Riccardi設計了一個多用途平場減焦鏡，規格如下：

1. 適用於全線105至203口徑APM-TMB折射鏡
2. 減焦比率在0.75x
3. 為35mm全片幅提供全照明視場、修正度可照顧16803晶片(4k x 4k，36mm x 36mm片幅)
4. 以35mm全片幅角計，修正度為軸上星點約15um、視場邊緣約25um，16803片幅角上不超過50um
5. 比現時上萬元的TMB 3.5"平場鏡廉價

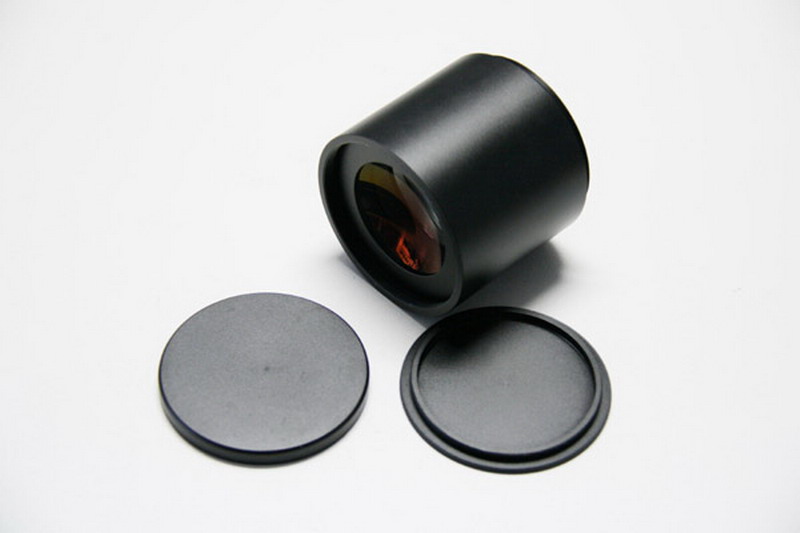

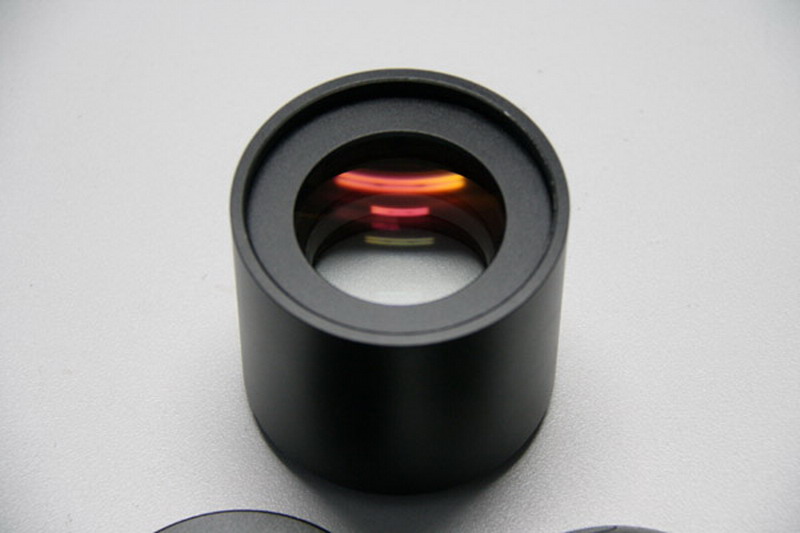

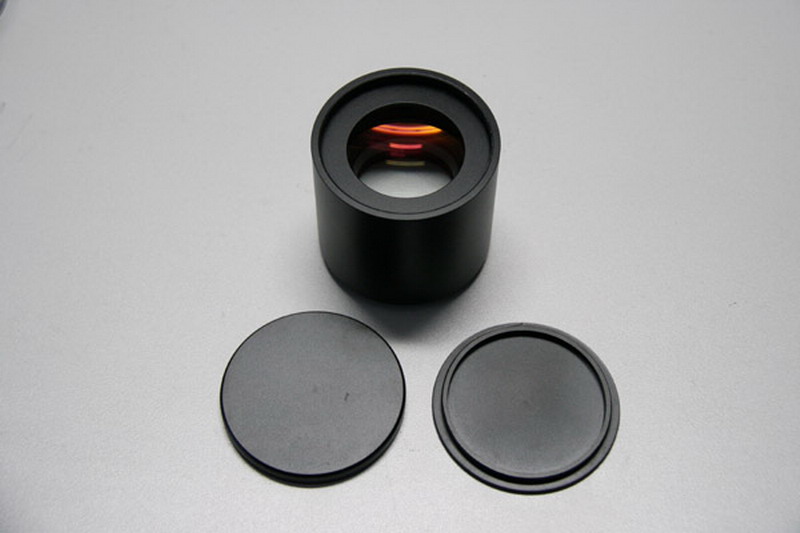

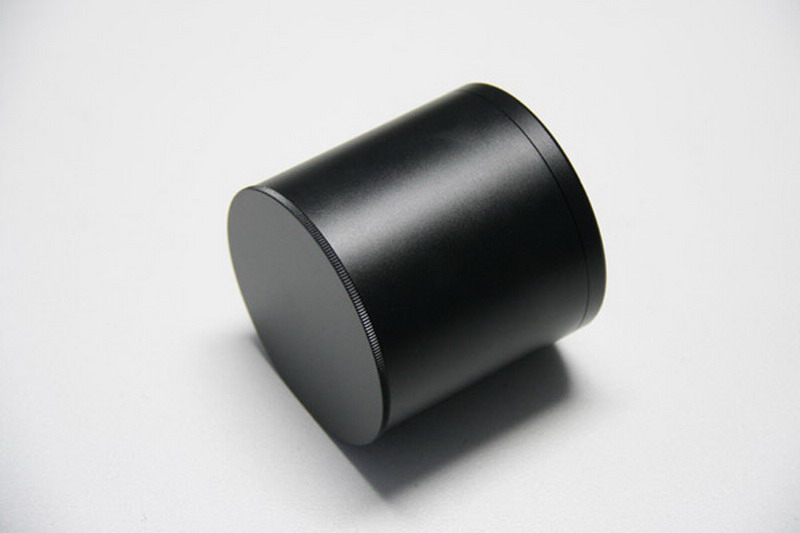

首批樣品已面世測試，初步價格估計在700至800美元水平，稍後公佈進一步消息。

Dr Massimo Riccardi 亦為備受關注的Astrophysics及Officina Stellare的RH攝星儀設計師，亦修改了Thomas Back生前的設計，出品了全球最大的510 f12.5 APO折射鏡，早前拜訪紀實如下：
viewtopic.php?f=13&t=92

Quote :
-----------------------------------
Markus,

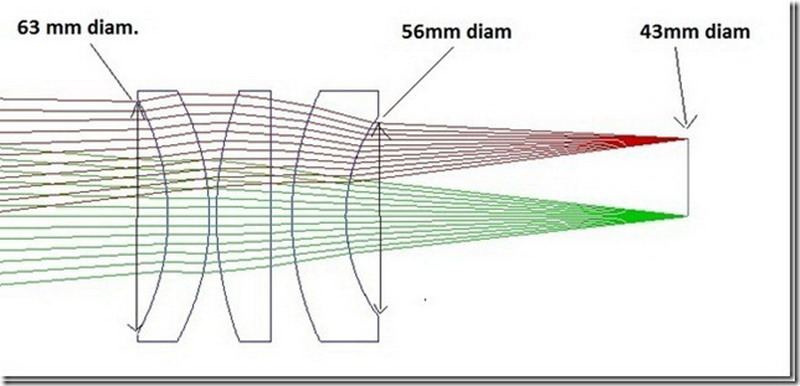

Now you can see the reducer works in a very “decent” manner even at so large field. as you know we designed these reducer for the 24x36 mm format (21 mm off-axis). If you ask for 26 mm off axis (52mm diameter) then the spotdiagram increase only 5 microns (25 instead of 20) the only problem is the vignetting that increase from a very low 3% at 21 mm off-axis up to 25-26 % at 26 mm off axis.

Massimo

[社長]

以35mm全片幅計，修正度為軸上星點約15um、視場邊緣約25um，16803晶片角上限制在50um以內，為我提出的設計指標，因為15至25um是一般中焦比如F4.5至F6水平的攝星鏡極限。

以一台f6焦比望遠鏡為例，假設光學完美，星點為物理極限式的埃里盤及衍射理，以第三衍射環保有95%光量及經長時間曝光下最終會顯現在影像上及與星點融為一體計，星點大小已在25um以上。一般較暗星點亮度略低，而經圖像處理減去天空部份背景光下，星點大小也不容易大幅小於20um，因為第一衍射環保有91%光量，直徑超過10um，而且計及調焦、追蹤及視寧度誤差，最銳利星點仍會在十多um大小。

http://www.telescope-optics.net/diffraction_image.htm

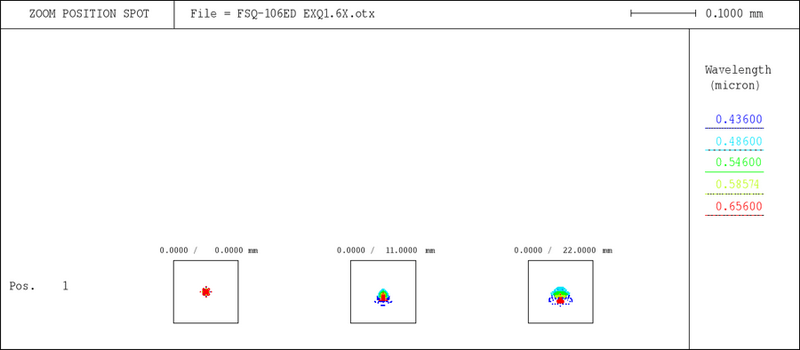

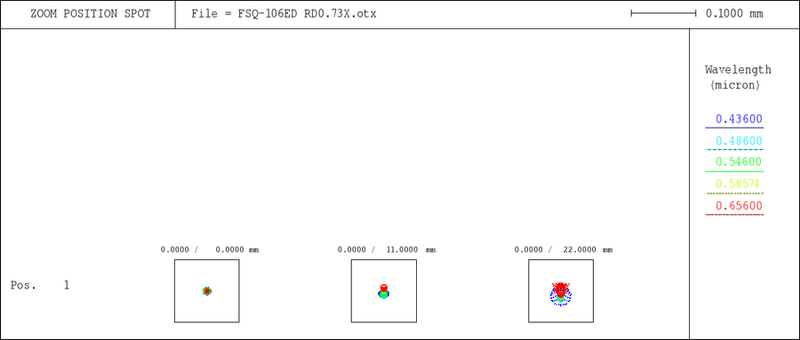

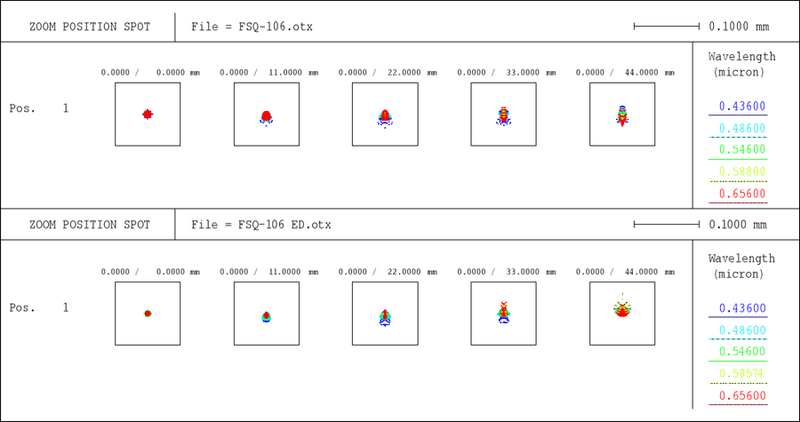

故此以常規APO折射鏡系統，軸上星點約15um、視場邊緣約25um，已屬極優秀的設計指標，以下附上高橋著名的FSQ106ED Spot Diagram作參考，其中0.73x減焦鏡只照顧35mm全片幅，注意高橋的比例格為100um，即0.1mm，另外有關Spot Diagram並沒有顯示r(706.52nm)譜線的表現，不過在正常改裝單反的濾鏡，在r譜線方面的通光率也偏低。

而這個APM-Riccardi Super ED 0.75x 平場減焦鏡就是要照顧全線80至203望遠鏡以達至相同成像水平。注意Dr Massimo Riccardi的比例格為25um，即0.025mm，比高橋比例格細小4倍。

[社長]

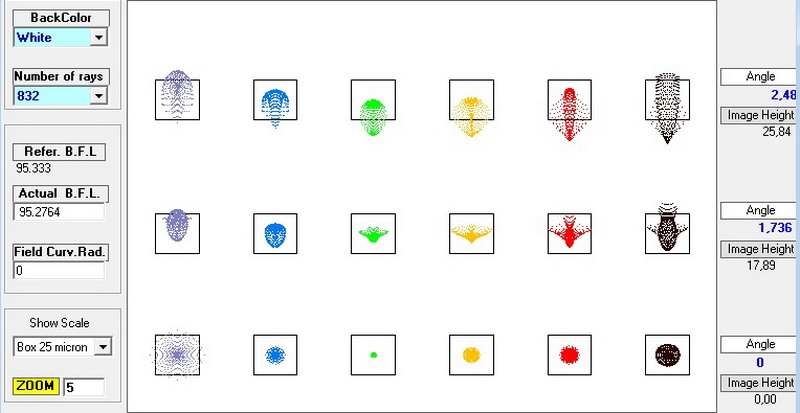

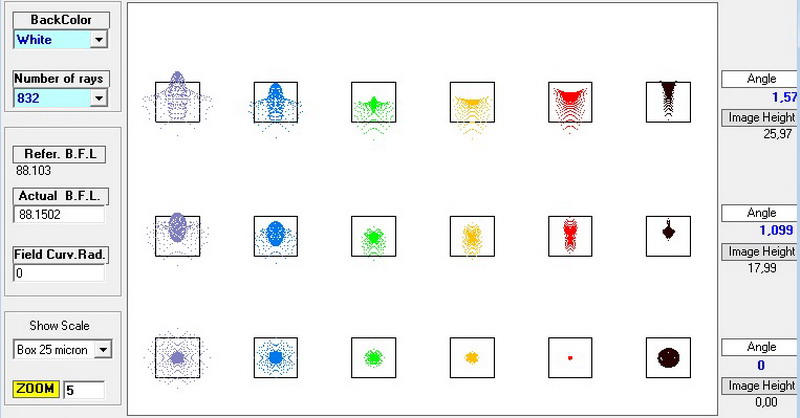

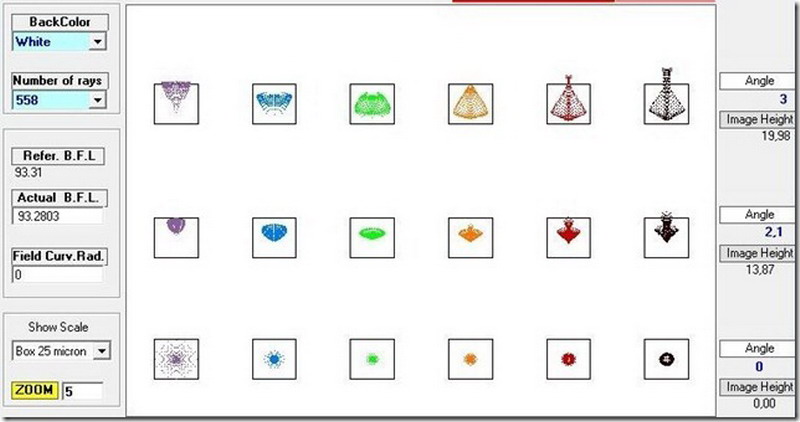

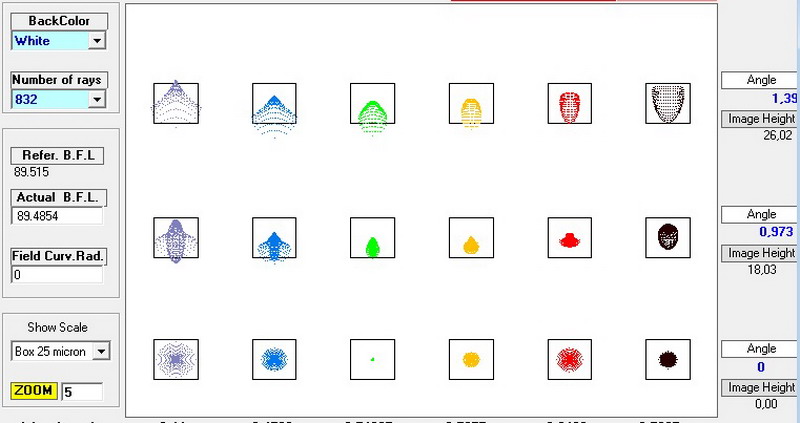

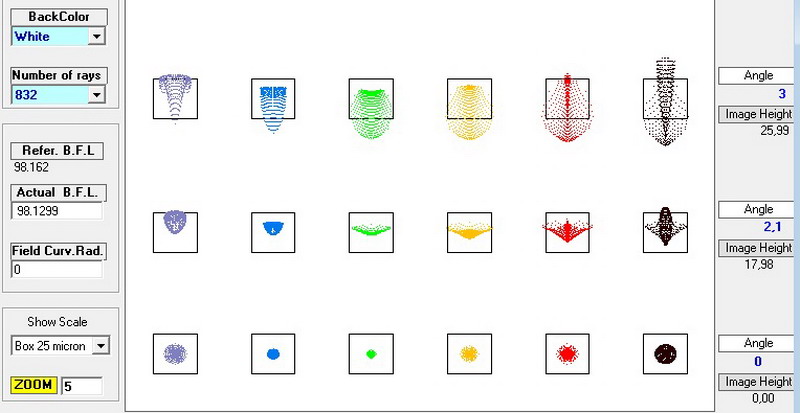

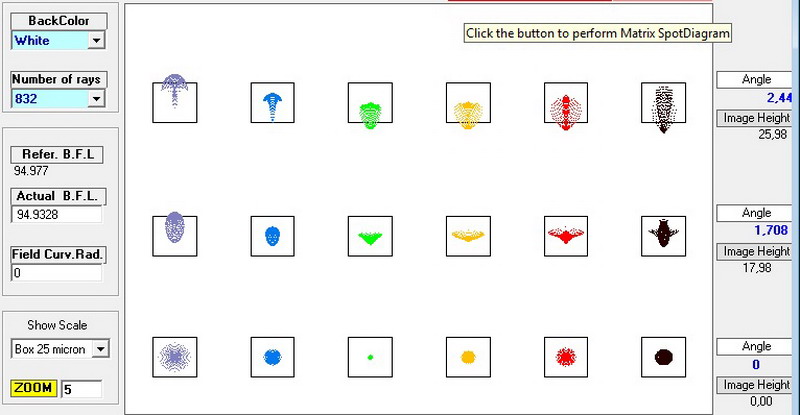

以下為80至203口徑APM折射鏡配這平場減焦鏡後，配合36mm x 36mm 片幅的16803晶片的成像表現，以下Spot diagram展示了g(435.83nm)至r(706.52nm)譜線的成像。

APM-TMB 折射鏡的目視表現已獲天文愛好一致認可，而配上專用減焦鏡後，將會化身為一強悍攝星系統，合成焦距如下。其中最值得關注的是130 f6型號，是數百毫米焦段中最大口徑一台，亦是一般個人輕攜上限，目視上130口徑APO折射鏡明顯優勝過100級別，由於自重在10公斤水平稍重105約2公斤，配合HEQ5 Pro或EQ5 Pro及自動導星器已可作精高拍攝：
viewtopic.php?f=23&t=427

而130/780配合平焦減焦鏡在585mm水平，若使用SBIG STX16803可獲3度 x 3度像場，而光圈僅F4.5!

- 80/500：合成焦距375mm f4.7
- 105/650：合成焦距488mm f4.6
- 115/805：合成焦距604mm f5.3
- 130/780：合成焦距585mm f4.5
- 152/1200：合成焦距900mm f5.9
- 175/1400：合成焦距1050mm f6
- 203/1420：合成焦距1065mm f5.2

[社長]

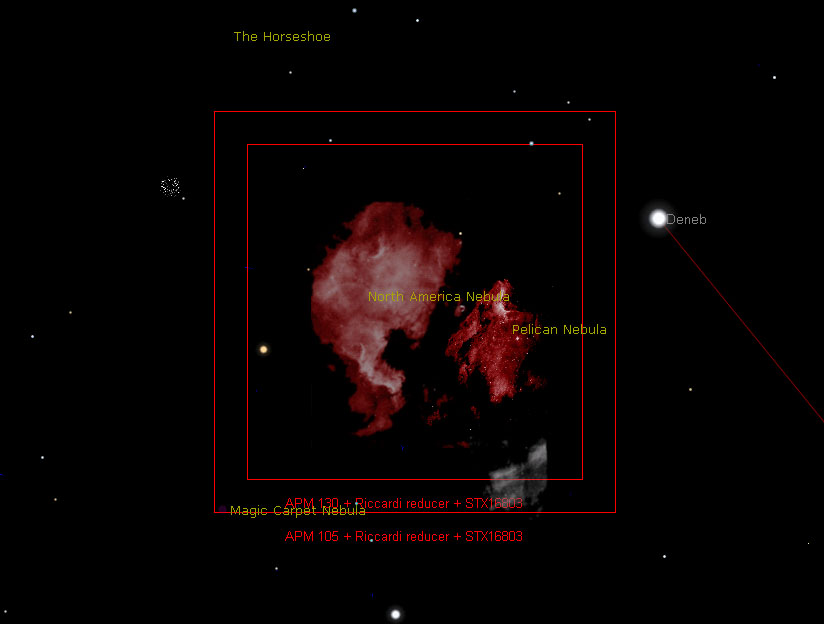

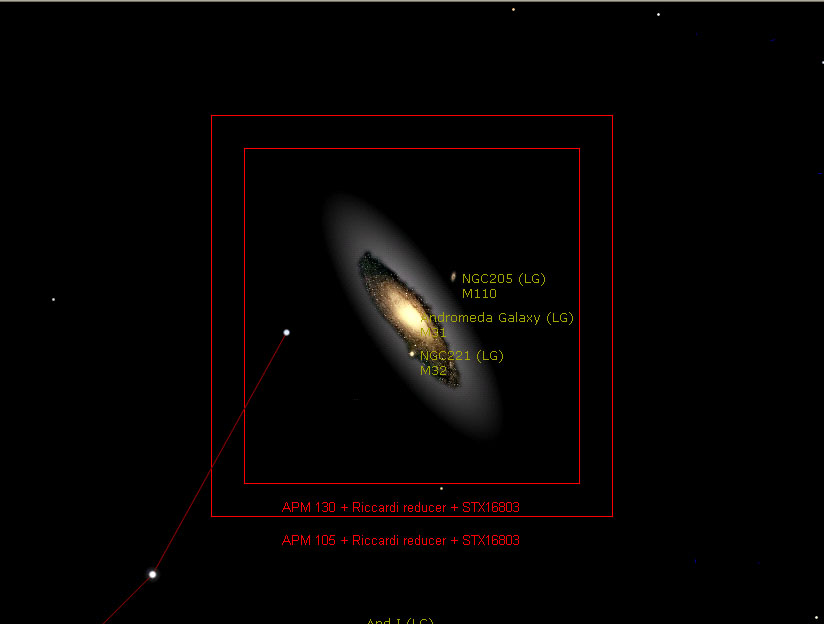

APM 105/650 及130/780配這個減焦鏡及STX16803下的像場大小，解像度4Kx4K.....

[funoooo]

非常期待~~~
又要賣身籌集資金。

[社長]

你的聖誕禮物會及時到達的，未來一兩個月趁冬天晴朗時可以多試新器材，我不排除你會不久將來把自己器材精簡一半以上。

一台好的望遠鏡，的確是可以抵上幾台常規鏡的，尤其是目視拍攝皆宜又便攜的。

這個聖誕很多人會收到一些禮物，包括兩台LS80T

[funoooo]

你的聖誕禮物會及時到達的，未來一兩個月趁冬天晴朗時可以多試新器材，我不排除你會不久將來把自己器材精簡一半以上。

一台好的望遠鏡，的確是可以抵上幾台常規鏡的，尤其是目視拍攝皆宜又便攜的。

這個聖誕很多人會收到一些禮物，包括兩台LS80T

希望啦~~~ 我等了很~~~~~~~久啦！
真係希望聖誕能開光。

[社長]

也抱歉了，德國交貨通常都慢一點的，特別是這數天開始受大風雪影響，陸路交通出了問題，他就是等一兩件東西裝好才發貨而已。

[社長]

平場鏡的零售價出來了，是700至800美元。

預計3月份付運

[Nebulas]

那种膜的光泽很像徕卡、蔡司在夜景下的味道。

APM 105， 130 的终极搭配。

大家赶紧向“钱”冲！

[社長]

自從這個平場鏡推出後，我認為APM-TMB 130/780是在財政許可下，對大多數天文愛好者的極理想選擇，因為短小而僅重9公斤多的鏡筒，HEQ5 Pro赤道儀已應付有餘，甚至EQ5 Pro也可以。目視行星月面上很多人會認為比C8級的施卡更優秀，看深空因為對比度極高而且又可配合2" Ethos等大視場目鏡表現更佳，攝影上焦距類近FSQ106但光圈只有F4.5。

[willis]

這個貼是近期astrocafe最毒的一個！

[社長]

我正要求Dr Massimo Riccardi再計算這個平場鏡配合100/800, 130/1200, 180/1260的效果，尤其是對100/800及130/1200兩者意義重大：

因為這兩台鏡是整個APM-TMB系中修正度最高的兩台鏡，後者更被稱為Super Planetary, 你去年在白鷺湖天文台也看過木星只是天氣不好而已，但一直以來都沒多少人拿來拍深空，因為光圈太小及沒有匹配平場鏡，但這個平場鏡會把兩鏡化為 100/600 (F6) 及 130/900 (f6.9), so you get the best of both worlds.

當然若只用作拍攝細小星系及球狀星團，片幅也不大的話，乾脆不用平場鏡便可以。

[willis]

Is this 0.75x reducer only for APM 80/500, not for the APM-LOMO 80/480 or APM-LOMO 80/600?

[社長]

Is this 0.75x reducer only for APM 80/500, not for the APM-LOMO 80/480 or APM-LOMO 80/600?

no, not for 80/480 and 80/600.

also the 0.75x for 80/500 is different from the 0.75x for LZOS refractors.

80/500 with 0.75x = 375mm @f4.7

I got a extra 80/480 lens today, so I can interchange with the 80/500 lens on the same tube. But you know, this is more an astrograph like the 107/700.

[willis]

So there are two models of 0.75 reducers...

[社長]

yes, suggest only focus on the 0.75x for APM-LZOS

[funoooo]

When do it lauch? I want it.

[社長]

in early 2nd quarter 2011.

yes, you NEED this. With F4.5 at 585mm, you can simply sell your other imaging gear.

I am not going disclose your telescope's Strehl ratio here, but you will be surprised and very happy with that.

[neodeemer]

对130780严重中毒了！
