優化平場鏡接環

[社長]

當以天文望遠鏡拍攝深空天體時，同好都會面對林林種種的接環，有些更要自製或修改才能使用。不要小看接環的重要性，我眼見很多同好用上名貴的攝星儀，最後功虧一簣敗在接環這點上，要麼漸暈很明顯讓照片週邊失光厲害，要麼用不上適合濾鏡，要麼後焦點不匹配或製作不準直導致軸外星像劣化，甚至更討厭的不對稱拉線。

由於APM-TMB折射鏡的平場鏡可以提供80mm通光孔徑，足以照顧6x7片幅，而相機接環亦有多款選擇，我個人集中使有Canon 5D Mark II全幅相機及較小片幅的SBIG ST8300M相機，以下是我個人及為用戶提供的優化接環，要點如下：

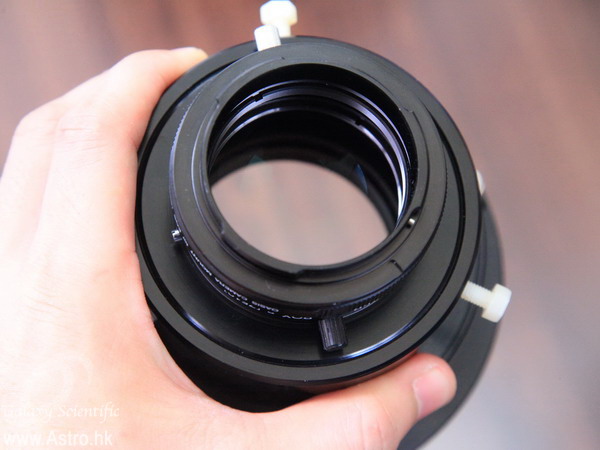

- 採用BORG M57相機接環，比一般T2接環約37mm孔徑大20mm以上，大幅改善漸暈問題，所以我的深空照片完全不做平場問題也不大。

viewtopic.php?f=17&t=371
viewtopic.php?f=17&t=373

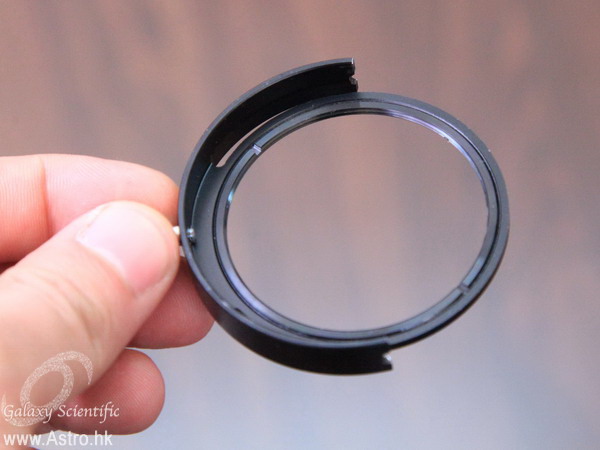

- 加入BORG濾鏡盒，可以使用52或48mm濾鏡，如LPS-P2或V2，又以52mm較佳，適合有光害環境下拍攝之餘同時減低漸暈問題。以下為APM-TMB 105/650 + LPS-V4濾鏡拍攝的NGC6960，稍具窄頻拍攝的風味。

viewtopic.php?f=17&t=442

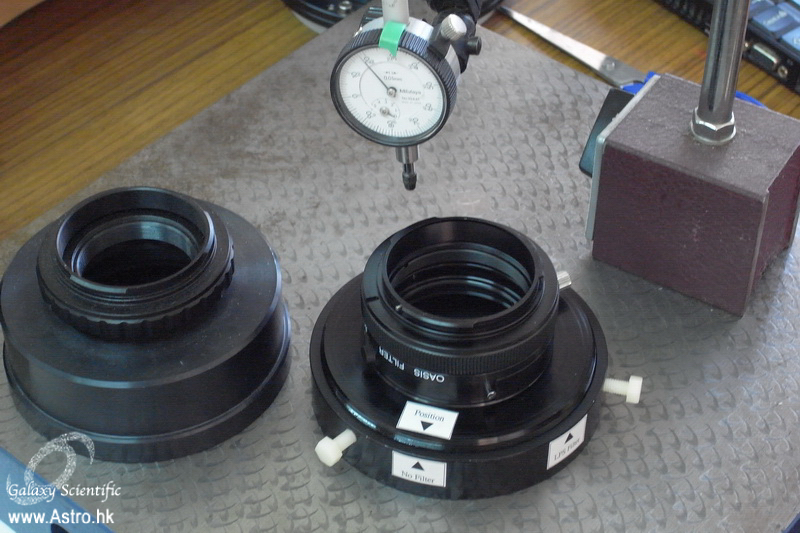

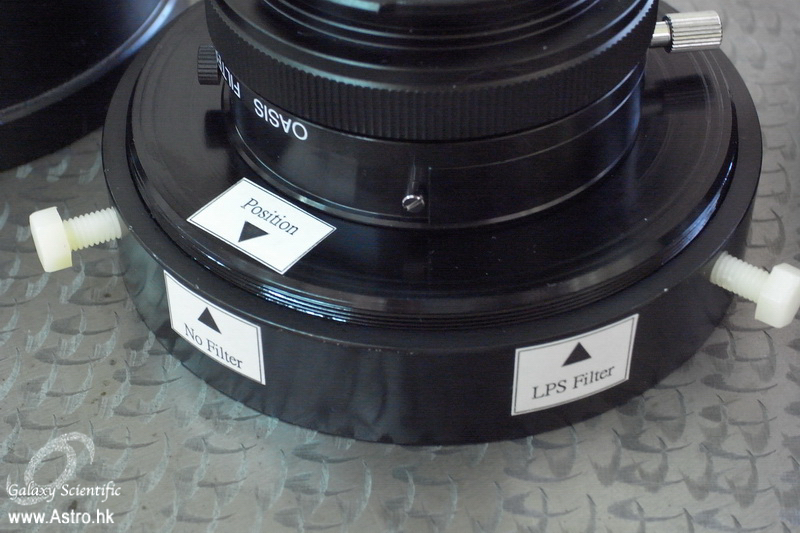

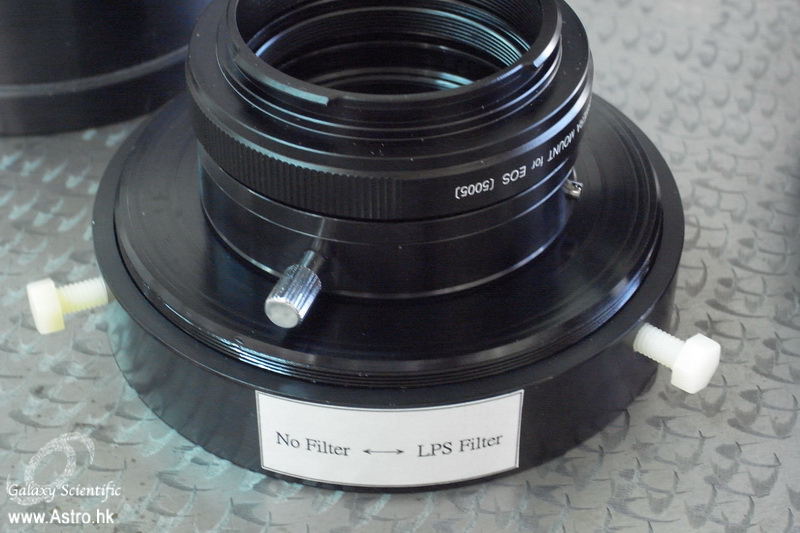

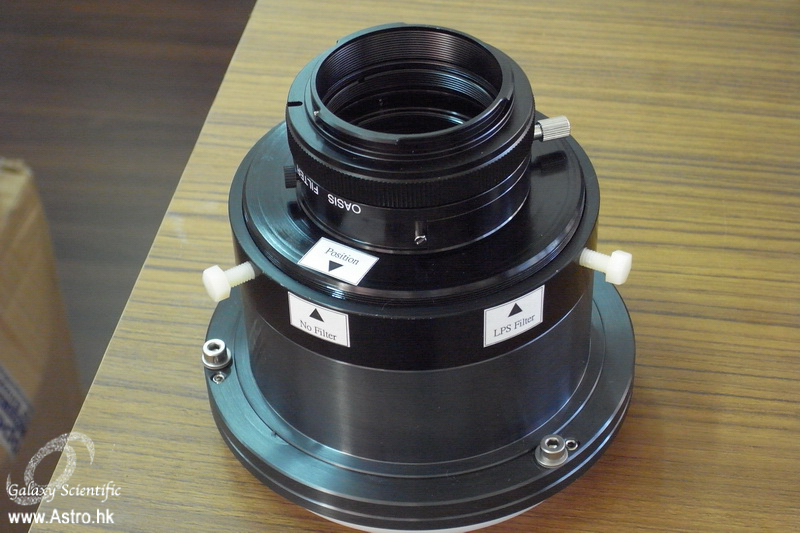

- 由於平場鏡的後焦點有嚴格要求，一般來說只有+/-0.5mm的寛容度，所以不用濾鏡、或用上較厚的Astronomik、或較薄的IDAS LPS濾鏡拍攝時，後焦點都要重新調過，否則像場便會劣化，星點近邊緣地方會變型或拉線。所以我造的接環是有一段可調距離以適應不同的拍攝要求，彌補不同的光學行程。

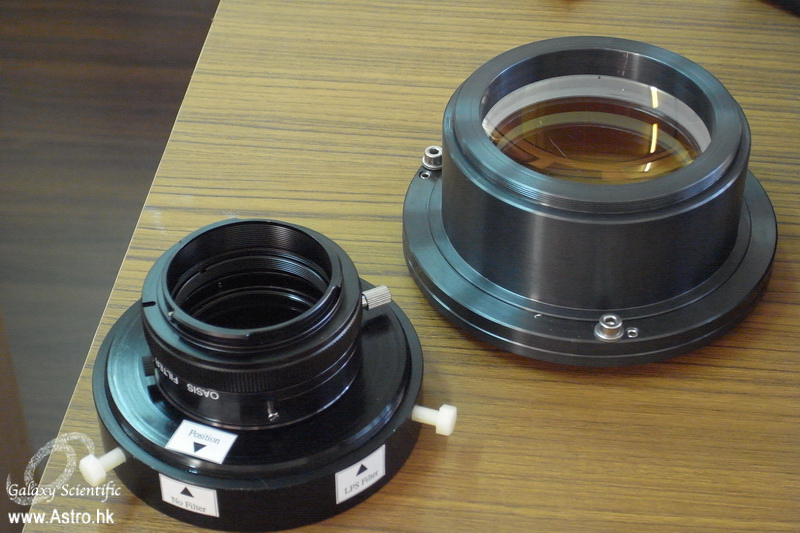

以下為TMB-WO FLT 68mm平場鏡，德國發表測試報告，配合APM-TMB 130/780在SBIG STL11000全片幅下表現完美，我在香港以APM-TMB 105/650及Canon 5D Mark II測試一樣表現完美，可作為TMB 3.5"平場鏡(以照顧6x7片幅設計)的稍低廉替代品。

[funoooo]

好似明白，亦好似不明白。這個是否 Flattener 及 CCD 距離問題，所以不能用 Focuser 去調，對嗎？Back Focus 是怎樣去調整？可否分享一下？

[社長]

例如以TMB 3.5"平場鏡為例，後焦點達90mm，即由平場鏡框至焦平面要求為90mm，以相機加T接環為標準55mm計，餘下來的45mm便可以加任軸外導星器、或濾鏡、甚至Adaptive Optics。

問題是不同濾鏡有不同厚度，Astrodon、Baader、Astronomik、IDAS都不一樣，以一片1mm的濾鏡為例，由於折射原理，便等於縮短了1/3mm的光路行程，於是要求高的攝星人便會調節平場鏡至相機接環伸長1/3mm，以符合最嚴謹的後焦點要求。

TMB 3.5"平場鏡的容許後焦點變化為+/-0.5mm，而我所造的平場鏡接環的縲紋齒距是M 1.0的，所以若換上一片1mm厚的濾鏡，向外旋1/3圈便成，若用上1.6mm厚的濾鏡，便向外旋2/3圈，如此類推。我們會先以卡尺量度正常行程，然後以星點測試測定最終最優化距離的。

不少同好就算用其他品牌的平場鏡，例如Televue 0.8x平場減焦鏡、Baader MPCC等，都會做一次類似的測試以便得出最優化後焦點距離，因為特別是這些量產的光學，有時會有一定誤差的。而TMB 3.5"平場鏡是由LZOS技師逐片人手打磨的，類度會高一些。

以下是Dr Massimo Riccardi為APM-TMB全線APO設計的通用平場減焦鏡，我當時要求採用0.75x及後焦點要有90mm以上的，這個通用平場減焦鏡，可透過調整鏡間距離及後焦點以適用於不同型號折射鏡，這個鏡的要求後焦點更準，才+/-0.1mm。這個設計同時也照顧了造工及玻璃指數的變化，在那方面都有很大的寛容度。

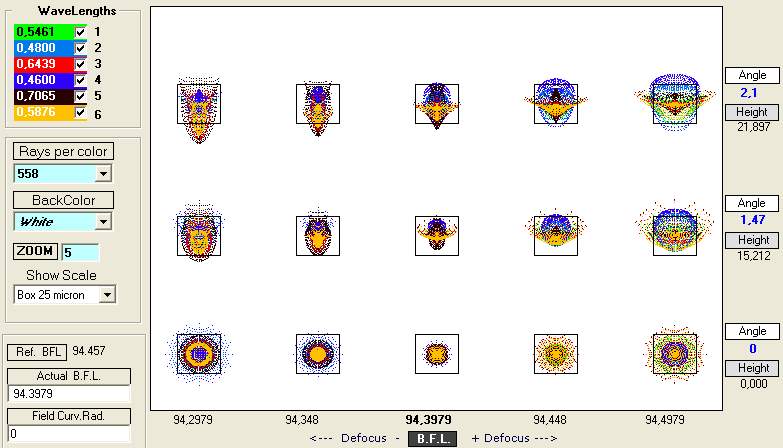

以下為用於130/780上的表現，軸上星像約15um、軸外是25um，採用FPL ED玻璃，鏡片通光口徑達70mm，35mm全片幅全照明。若正常拍攝，就算是改濾鏡的單反也會把706nm光譜濾去的，影像會進一步幼細。

[Henry Wu]

我有使用 TMB 3.5" 場鏡 經常為要加多少的間距煩悶
是否加此 " 優化平場鏡接環" 可解決問題 ?
然 TMB 3.5" 平場鏡 與焦平面於 90mm
要如何量測 特別是平場鏡很大須由那裡算起 ?

" 優化平場鏡接環" 是售多少港幣 ?

[社長]

我有使用 TMB 3.5" 場鏡 經常為要加多少的間距煩悶
是否加此 " 優化平場鏡接環" 可解決問題 ?
然 TMB 3.5" 平場鏡 與焦平面於 90mm
要如何量測 特別是平場鏡很大須由那裡算起 ?

" 優化平場鏡接環" 是售多少港幣 ?

與其說煩悶，你不如說幸好這光學方案給你機會去因應光路中加入不同元件而調節至最優化光學成像的後焦距。

我對此優化接環的唯一問題，是若某些光害濾鏡會造成一些內反射問題，很多時用冷凍相機配Baader濾鏡都有此現象，所以我的ST8300M是配Astrodon的。

TMB 3.5"平場鏡的後焦距，是由那個金屬最後一個平面(不算縲紋部份)計起，90mm，容許誤差為+/-1mm，超越或接近這個誤差後，像場角上便會出現像差，星點拉長。

整套東西連BORG的濾鏡盒及接環節，在香港搞約二千元。

[Henry Wu]

當時此TMB 3.5"平場鏡是向台中市耿先生買二手的
但很特別的此平場鏡內的鏡片組是可以前後移動一段距離(約五公分)
金屬最後一個平面(不算縲紋部份)計起，90mm
--> 請問是平切到最近相機的鏡面凸出端嗎 ?

[社長]

當時此TMB 3.5"平場鏡是向台中市耿先生買二手的
但很特別的此平場鏡內的鏡片組是可以前後移動一段距離(約五公分)
金屬最後一個平面(不算縲紋部份)計起，90mm
--> 請問是平切到最近相機的鏡面凸出端嗎 ?

設計不一樣，你應該向他請教實際數字。

[社長]

有朋友問到，用TMB 3.5"平場鏡配單鏡反光機拍攝時，亮星附近有機會出現光暈，是什麼原因，這裡引述 APM Markus Ludes的回覆：

Reflections are known to NOT come from Flattners but from attached CCD equipment.

we use high tech coatings to avoid any ghosting from Flattner also the Design take care that no ghosting can go from flattner further behind, due lens radi configuration

that guy need to check in his CCD and filter equipment to find the ghosting problem

[社長]

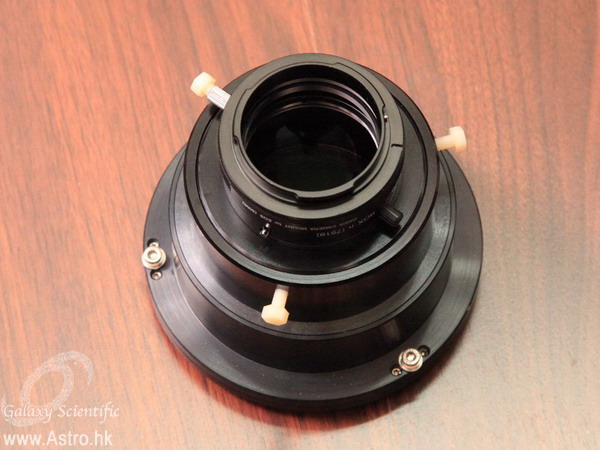

幫一位台灣用戶的APM 115/805的3.5"平場鏡造的接環，明天發過去：

[Nebulas]

是个好的Topic, 每次总是为这些东西头痛。
