Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

Equipment (DIY forum) - 各類自製器材、觀星小工具等

Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章

社長 » 2014-10-27, 15:32

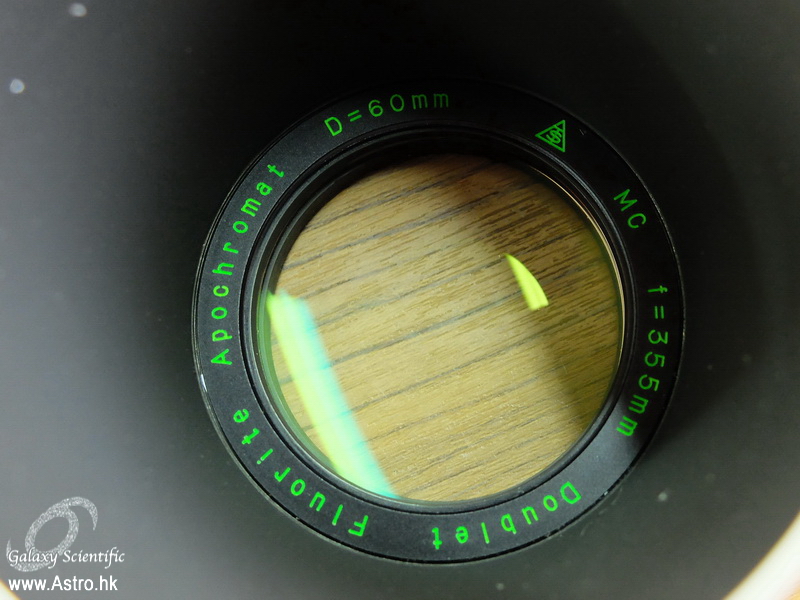

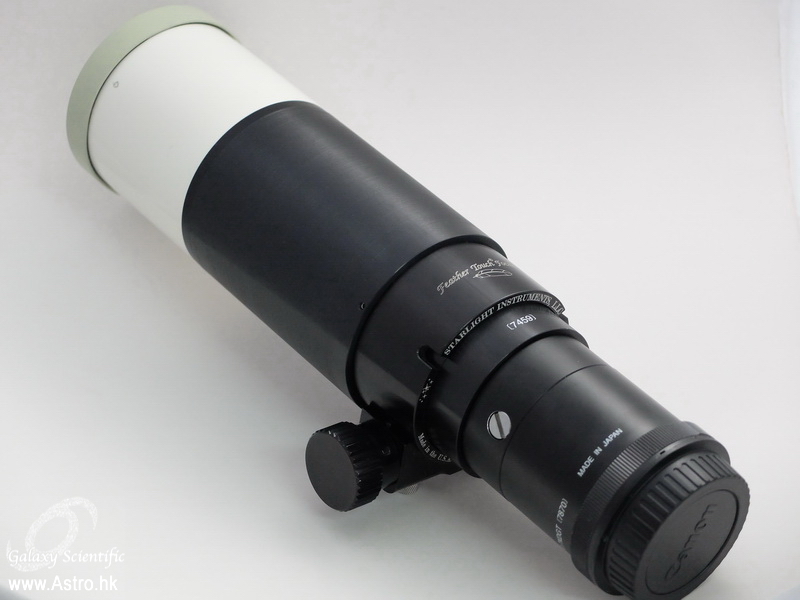

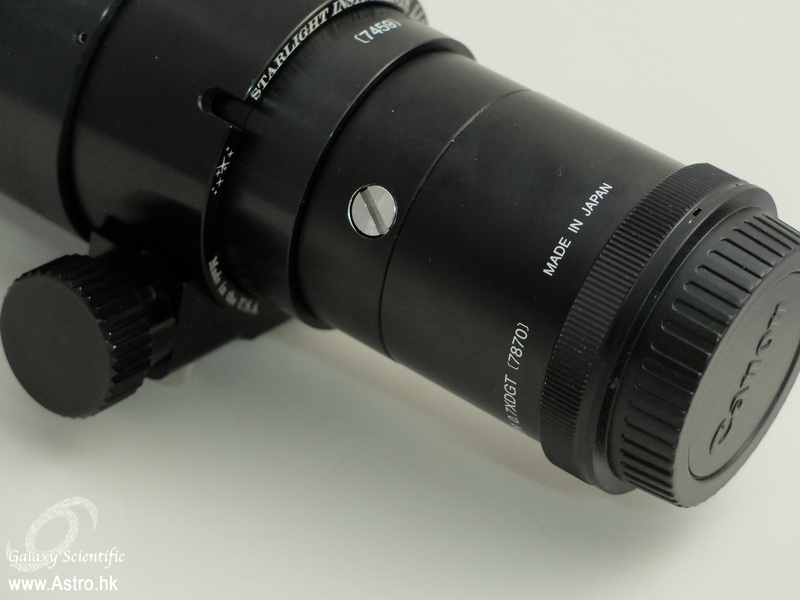

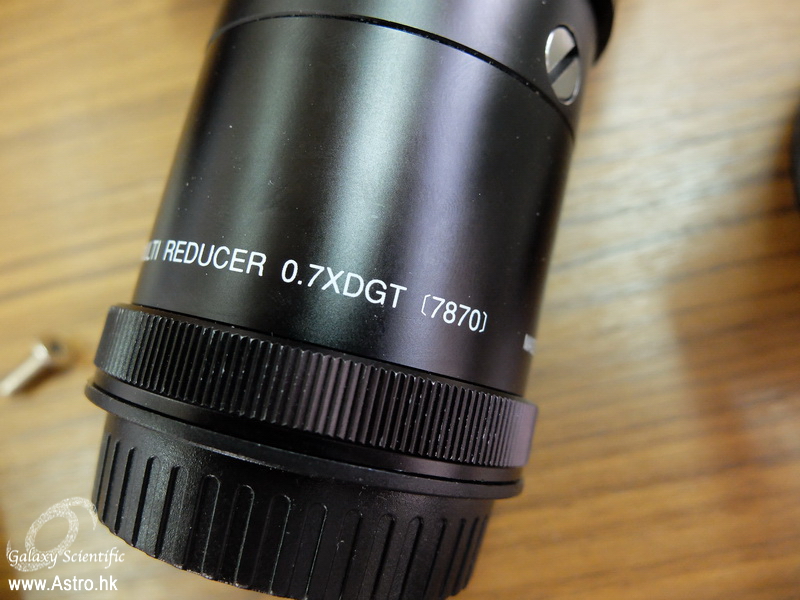

不時為愛好者造些訂製部件,最近改了一台高橋 FS60,配Borg 7870平場減焦鏡,全片幅成像圈,有效焦距249mm 光圈 f/4.1,新造鏡筒部份可用原來的抱箍,只要天空配合,應可拍到類近照片:

viewtopic.php?f=17&t=1759

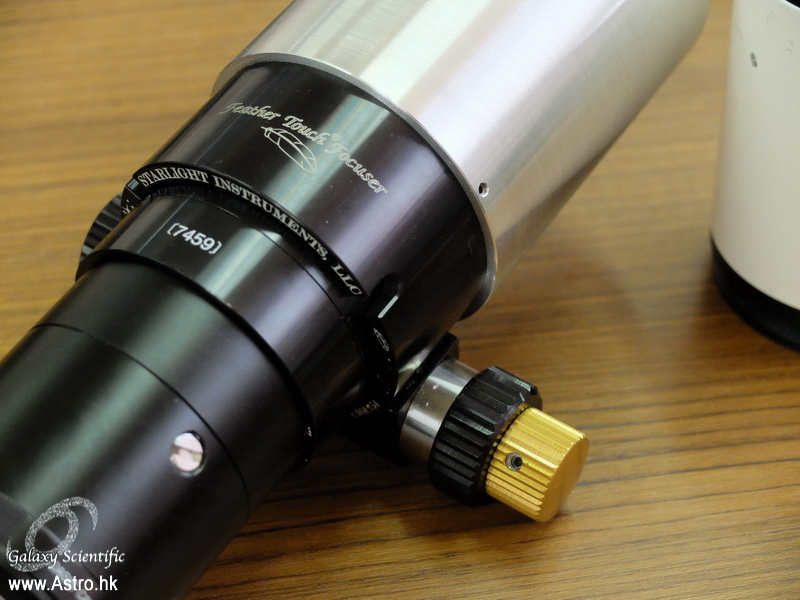

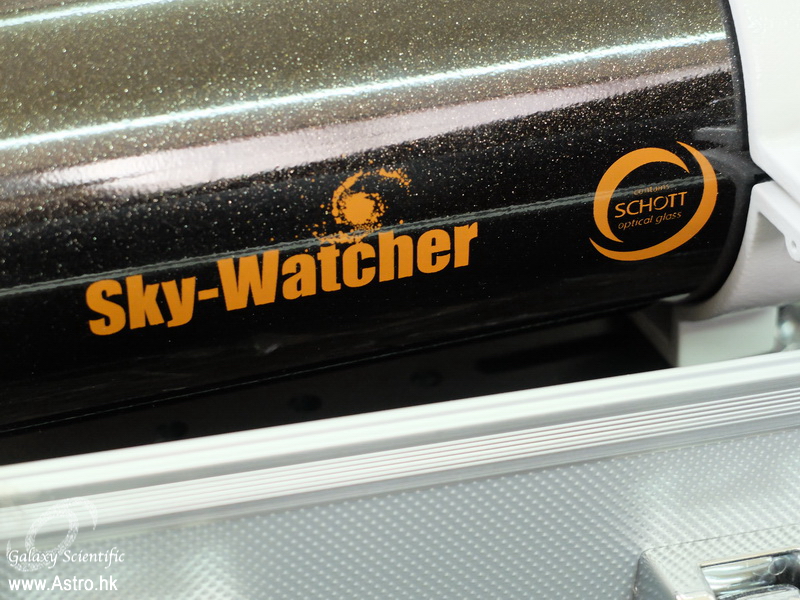

另一台則是SkyWatcher BKED80,配原厰0.85x平場減焦鏡,改用羽毛2015調焦,日後會配搭冷凍相機及FLI UBVRI濾鏡拍攝,有效焦距510mm,光圈f/6.4。

明天送往氧化。
附加檔案
DSCF8022 - 複製.JPG
DSCF8022 - 複製.JPG (294.47 KiB) 被瀏覽 13291 次
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12681
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章vr2il » 2014-10-27, 17:42

SkyWatcher BKED80 要加 adaptor 先可以裝到羽毛 2015 調焦 :o

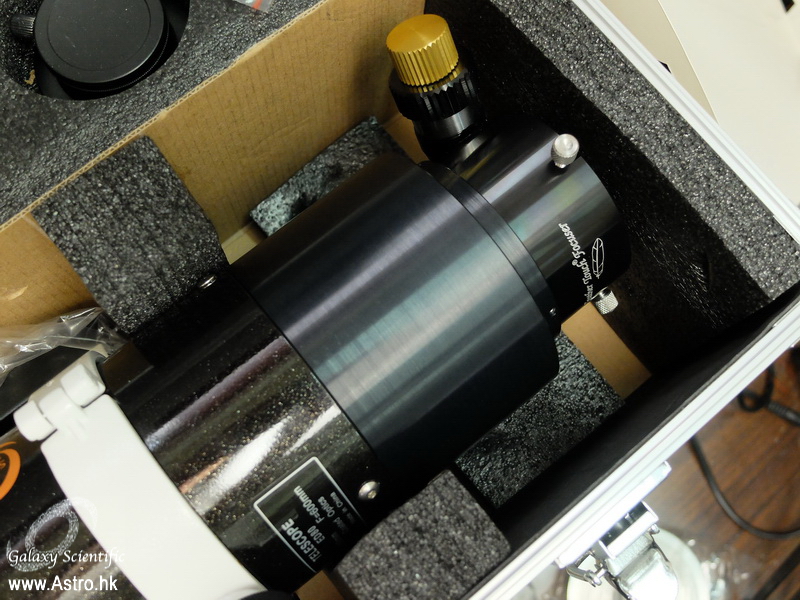

改裝後可以放回鋁箱嗎?
vr2il

文章: 169
註冊時間: 2012-07-03, 21:14

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章社長 » 2014-10-27, 17:46

當然的,實際上每一款望遠鏡都要加接環才可以裝羽毛。

羽毛有原厰的 BKED接環,80/100/120通用,但不一定適合Hyper-Tune要求。

省錢的,可以只買一個2008/2015,然後造不同的接環,裝在自己每一台鏡上,粗調用2"光管、微調用羽毛。
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12681
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章willis » 2014-10-27, 21:27

本來想自已寫貼,點知 :? …不過我還可寫開光貼!還有另外的hyper hyper tune的構想! ;)
Tak FS60C, APM-LOMO 80/480, APM-TMB 105/650, SW Black Diamond 120ED, Borg 125SD, SW 12" Dobs , Lunt LS35T, Lunt LS80T
TMB Super Mono 4mm, Pentax XO 2.5mm, Baader Planetarium 8-24mm, Nagler (2-4mm, 3-6mm, 13mm), Ethos (3.7mm, 6mm, 10mm), Explore Scientific 100º (14mm, 20mm)
DBK 21, DMK 21, DMK 41, DMK 51, ASI 178MC
Nikon D810A, Canon 5D II, Fujifilm X-T10
頭像
willis
全域版主

文章: 1518
註冊時間: 2010-02-01, 17:50
來自: HK

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章funoooo » 2014-10-29, 09:46

Willis, 你有支 Skywatcher ED80 嗎? 連 Skywatcher 都 Hyper tune :mrgreen: :mrgreen: :mrgreen:
funoooo

文章: 926
註冊時間: 2010-02-04, 11:13
來自: 香港

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章社長 » 2014-11-05, 13:18

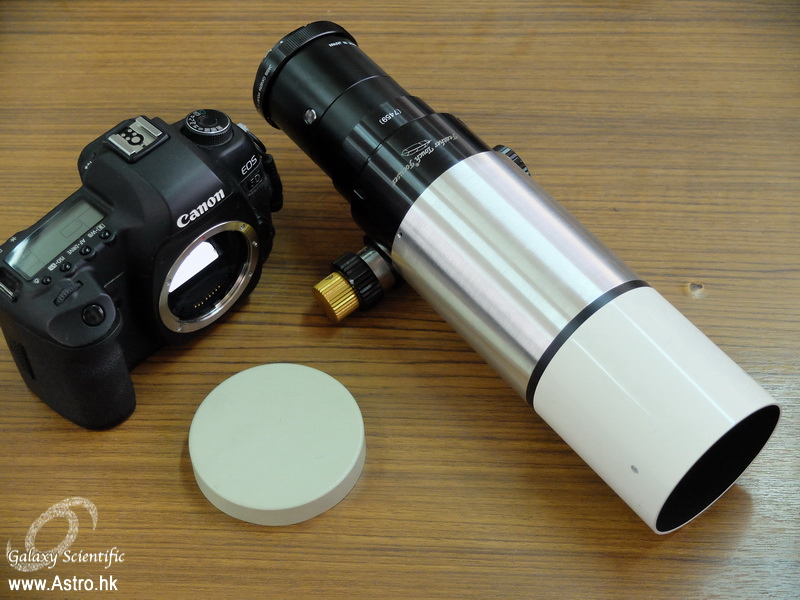

Done!
附加檔案
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12681
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章vr2il » 2014-11-05, 13:32

那個調焦座訂制接環要多少錢?
vr2il

文章: 169
註冊時間: 2012-07-03, 21:14

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章社長 » 2014-11-05, 13:45

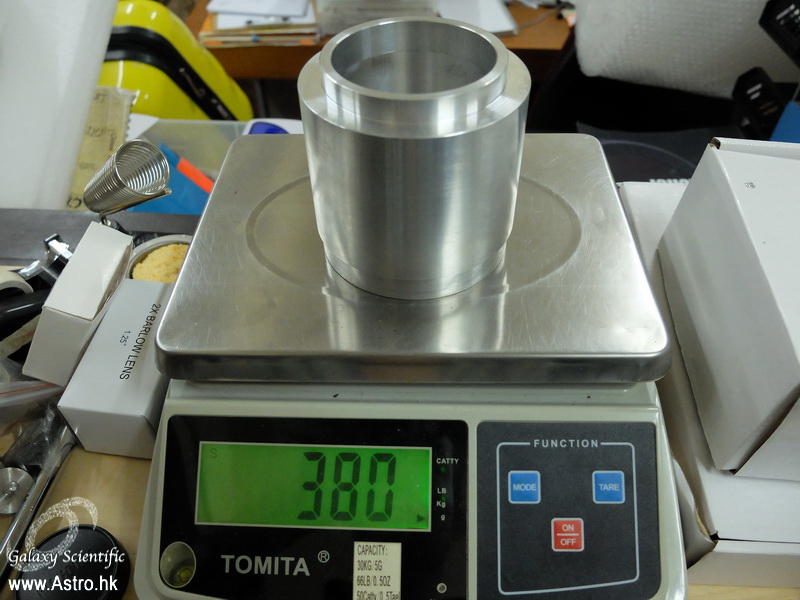

T6061鋁料、車床及攻牙、氧化等,約900-1000元。

若那時候一批過造的東西多些,攤分成本會平宜些。
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12681
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章Nebulas » 2014-11-05, 19:01

这样改,涉及到 光阑 考虑吗?
以前看书学天文,后来用望远镜学习天文,现在用纸笔想象天文!
頭像
Nebulas

文章: 1927
註冊時間: 2010-04-08, 12:36
來自: Wuhan, Hubei Province, P.R.China

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章社長 » 2014-11-06, 11:16

FS60C本身的鏡筒比"應該"的小,所以很難有效造光欄,尤其貼近物鏡那個。不過從成品看,我造的那段鏡筒比羽毛的內壁還要暗,而光學結構原因,鏡筒內壁基本不在全片幅像場內看到,所以問題不大。
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12681
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章社長 » 2014-11-07, 12:27

willis 寫:本來想自已寫貼,點知 :? …不過我還可寫開光貼!還有另外的hyper hyper tune的構想! ;)


有機會可以做個A-B測試,

viewtopic.php?f=9&t=4038
兩個天文台 - 白鷺湖天文台、西藏自動化天文觀測站
主鏡 - Officina Stellare 500 口徑f3.8 RiFast攝星儀、APM/TMB 254 f9 APO、SkyWatcher Dob 18、305 f8.5 牛頓鏡、Paramount ME 赤道儀
配件 - 2 full sets of Supermonocentrics、Baader Mark V Binoviewer、Ethos、Canon 5D Mark II Mod、FLI Proline 16803冷凍相機、Mercedes SUV
星河科研社 http://www.astro.hk 電郵 saviofong@astro.hk
頭像
社長
Site Admin

文章: 12681
註冊時間: 2010-02-01, 14:17
來自: 香港

Re: Hyper Tuned 高橋 FS60 及 SkyWatcher BKED80

文章社長 » 2014-11-07, 17:17

vr2il 寫:那個調焦座訂制接環要多少錢?

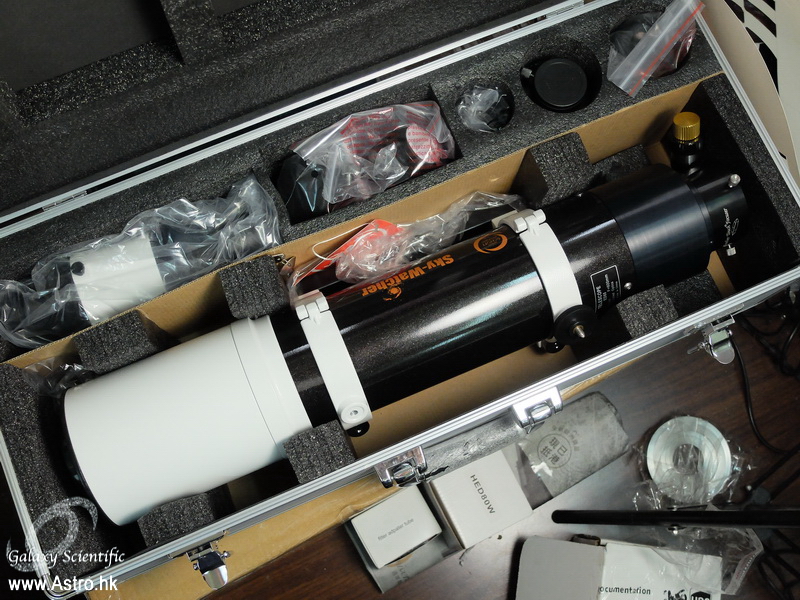

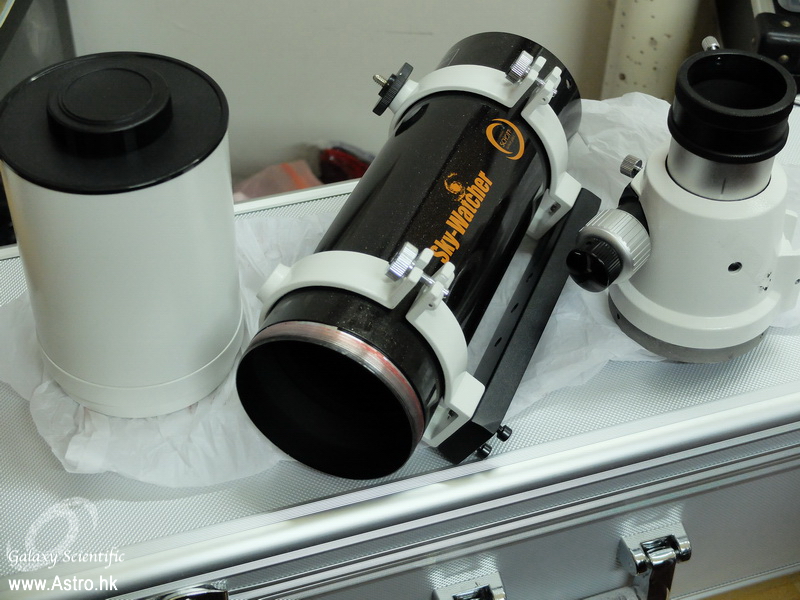

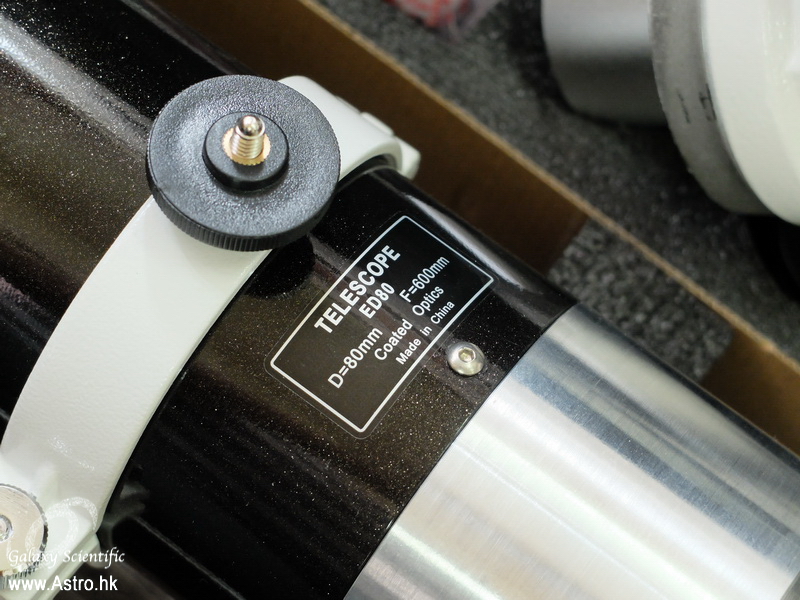

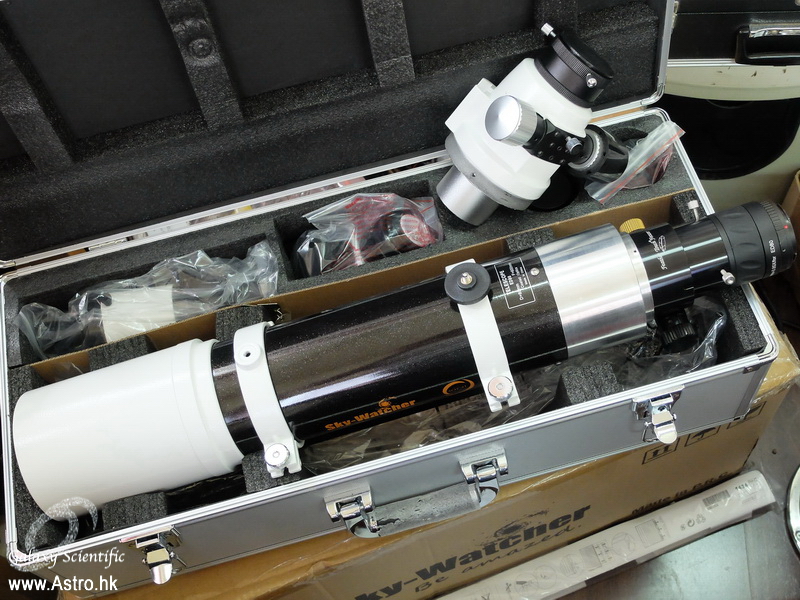

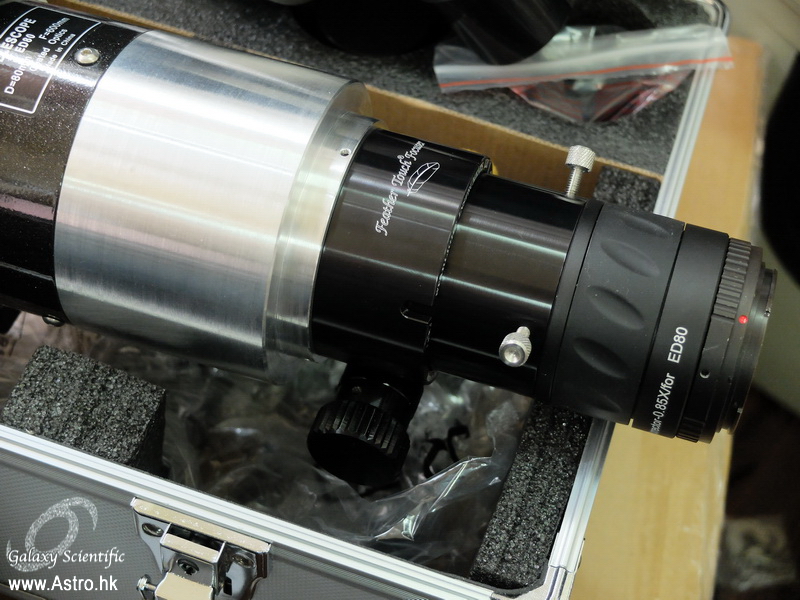

你的造好了,比樓上那台外國科研單位用的長了些許,即後焦點跟原來的一樣。

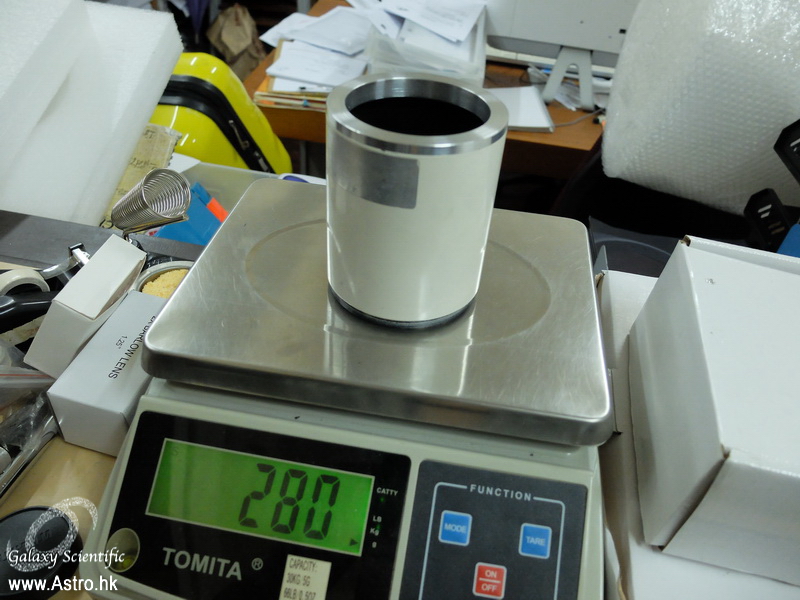

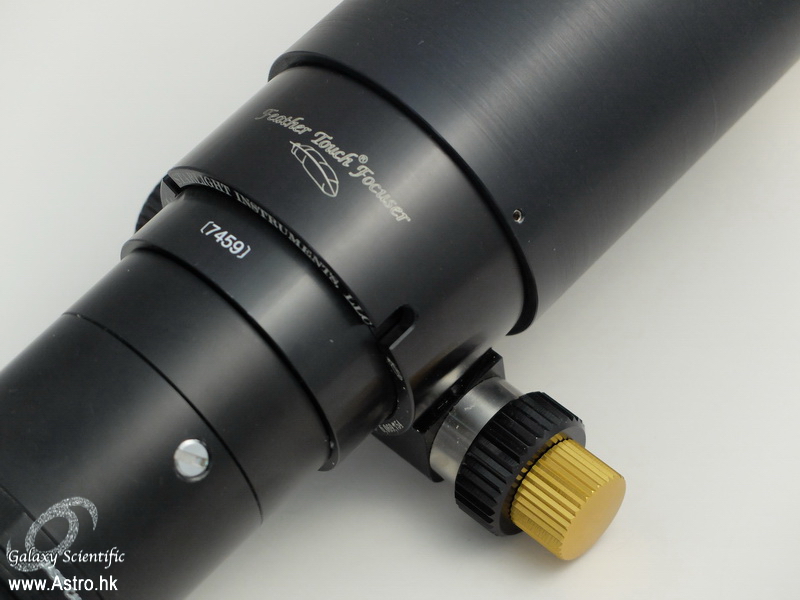

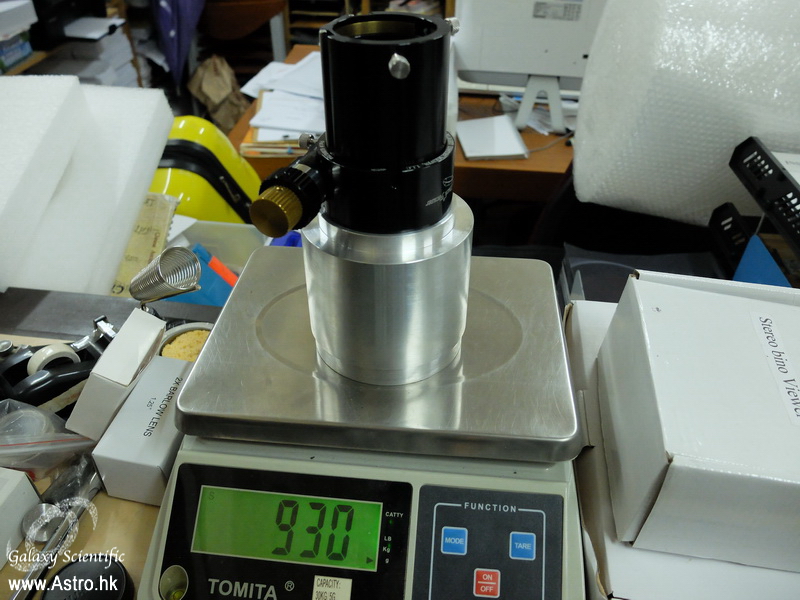

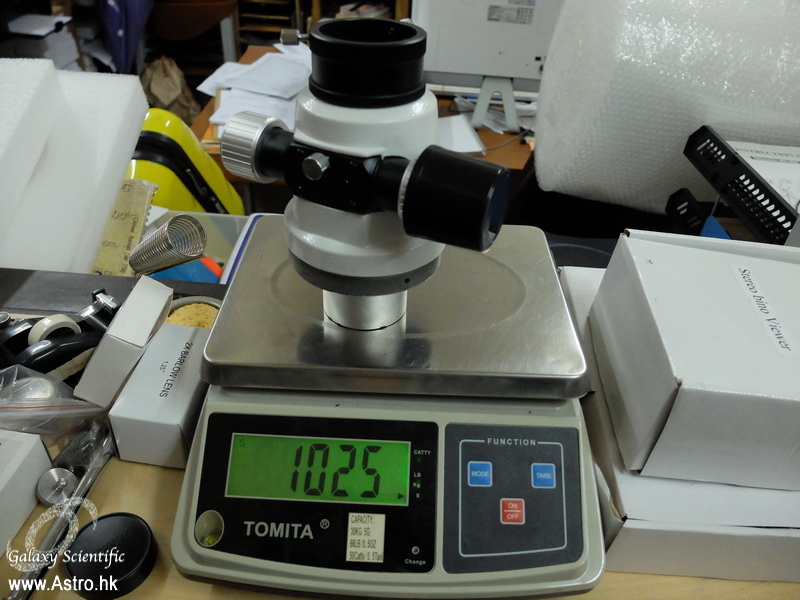

羽毛2025連接環,比原厰的調焦還要輕95g。

另外還有一位APM-LOMO 80/480用戶請我幫手造的接環。
