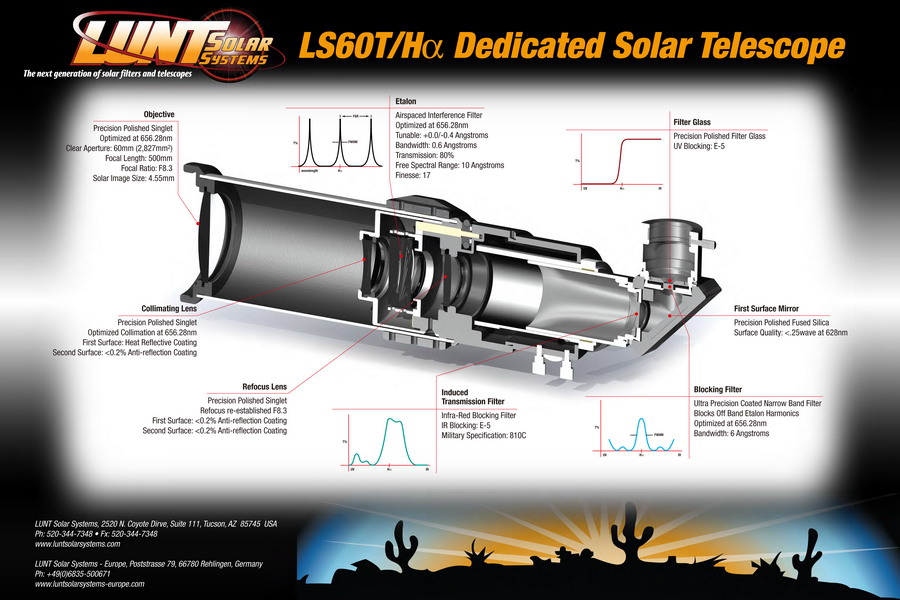

- LS60T-Ha Poster.jpg (143.92 KiB) 被瀏覽 8138 次
Objective – 物鏡
精密拋光單透鏡
於656.28nm優化
口徑60毫米
焦距長度500mm
焦比F8.3
太陽影像直徑4.55mm
因為作Ha光譜觀測沒有色差問題，物鏡為以Ha即656.28nm優化的單透鏡。整套系統由德國Astrooptik的光學專家Philipp Keller設計。

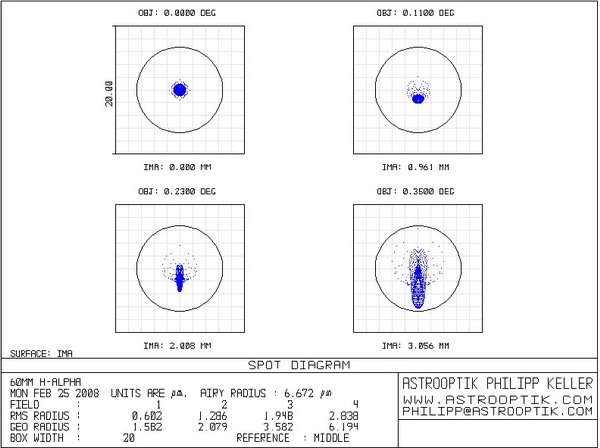

- LS08.jpg (54.64 KiB) 被瀏覽 8139 次
Collimating lens - 準直透鏡
精密拋光單透鏡
於656.28nm優化準直
第一面熱反射塗料
第二面低於0.2％防反光塗層
調整物鏡入射光錐成為平行光線，再進入共振腔濾鏡，以LS60T日珥望遠鏡計，所用的共振腔直徑僅為35mm，比LS50F日珥濾鏡細少，節省成本則用以提供準直透鏡、重聚焦透鏡等，代價是同口徑計，日珥濾鏡比日珥望遠鏡表現好。若LS60T及LS50F的表現相近，LS100F日珥濾鏡比LS100T日珥望遠鏡表現優秀
Etalon – 共振腔濾鏡
於656.28nm優化
於+0.0 / -0.4埃間可調
頻寬0.6埃
傳輸率80％
自由光譜範圍10埃
精確度17
為所有日珥濾鏡或日珥望遠鏡的核心元件，兩片內反射塗料的平面鏡構成，平面精度達1/50至1/100波長，視乎型號而定。。
Refocus Lens - 重聚焦透鏡
精密拋光單透鏡
以F8.3重聚焦
第一面低於0.2％防反光塗層
第二面低於0.2％防反光塗層
讓共振腔濾鏡入射的平行光束以F8.3光圈重新聚焦。
以上四部份是日珥望遠鏡前面成像部份。對於前置濾鏡，例如LS50F、LS75F、LS100F、LS160F，則只有足口徑的共振腔濾鏡，其中數字代表口徑。使用者須自備等口徑或大一點的折射鏡，例如LS75F可以架在80ED折射鏡上用。在此情況下，因為只局限於Ha近紅外波段觀測，若手上有長焦比修正度高的普消折射鏡(Achromat)，可能成像不比短焦比修正度弱的ED折射鏡差。

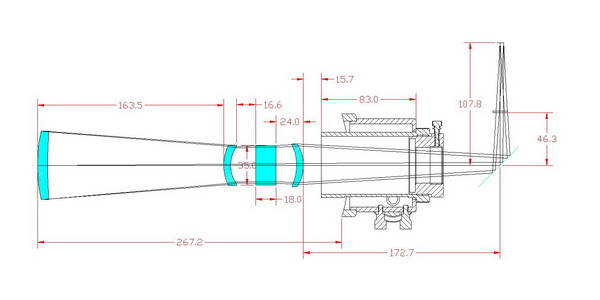

- Copy of LS60 cutdrawing.jpg (21.08 KiB) 被瀏覽 8139 次

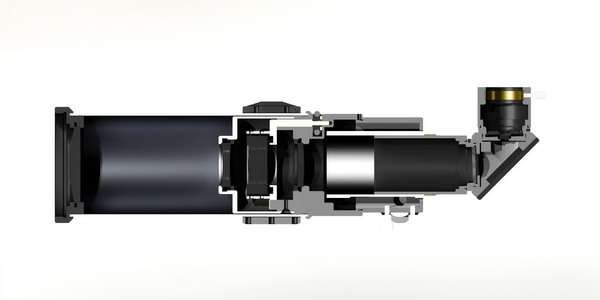

- Copy of LS07.jpg (26.6 KiB) 被瀏覽 8139 次
以下是日珥望遠鏡後面過濾部份，四個元件組成一個叫Blocking Filter阻隔濾鏡的天頂鏡(也有直進設計，僅作攝影用)。
Induced Transmission Filter - 感应透射滤鏡
紅外線截止濾鏡
E-5級別紅外線截止
810C軍用規格
截止共振腔濾鏡輸出的紅外波段及熱量
First Surface Mirror – 表面反光鏡
精密拋光石英反光鏡
表面質量：誤差少於1/4波長 @628nm
讓光線作90度反光，功能等於望遠鏡的目視天頂鏡
Blocking Filter - 截止濾鏡
Ultra Precision Coated Narrow Band Filter超精密塗層窄頻濾鏡
阻隔Etalon干涉濾鏡諧波
以656.28nm優化
頻寛6埃
截止從共振腔濾鏡輸出的Ha即656.28nm光譜以外的諧波光譜
Filter Glass - 玻璃濾鏡
精密拋光玻璃濾鏡
E-5級別紫外線截止
截止從共振腔濾鏡輸出的Ha即656.28nm光譜以外的紫外光譜
前置日珥濾鏡 - 包括LS50F、LS75F、LS100F、LS160F
只包括以下兩部份，分別置於使用者自備的望遠鏡物鏡前及調焦筒後。
- 第一部份為足口徑的Etalon共振腔濾鏡，例如LS50F、LS75F、LS100F、LS160F，其中數字代表口徑。
- 第二部份為上圖像望遠鏡天頂鏡外型的Blocking Filter或簡稱阻隔濾鏡，包括四個元件即：Induced Transmission Filter (感应透射滤鏡)、First Surface Mirror (表面反光鏡)、Blocking Filter (截止濾鏡)、Filter Glass (玻璃濾鏡)。

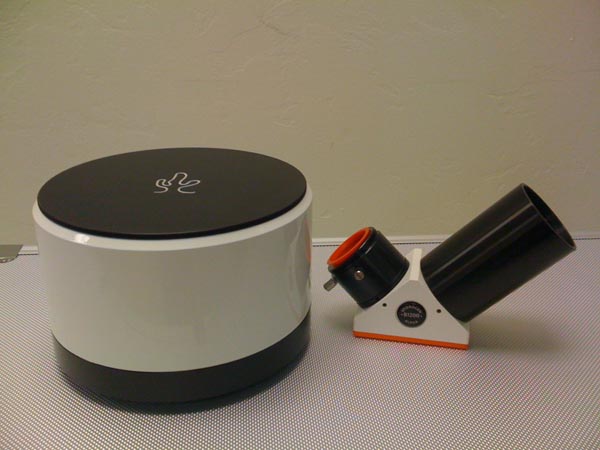

- Lunt LS100FHaB1200.jpg (48.02 KiB) 被瀏覽 8139 次
註：
1. Blocking Filter或簡稱阻隔濾鏡，日珥望遠鏡及日珥濾鏡的阻隔濾鏡是共用的，分四個型號七個款式色，例如B600、B1200、B1800、B3400，前三者有天頂及直進款式，B3400只有直進。天頂款式可供目視及攝影，直進主要作攝影，可減短後焦點要求，以及安裝相機時會穏些。
2. 阻隔濾鏡的型號中數字代表其中所用的那小片Blocking Filter (截止濾鏡)的大小直徑能容納多長焦距傳來的全日面，例如B600可照顧焦距600mm或以下焦距的主鏡全日面影像，但若作拍攝的話，因為阻隔濾鏡要推入望遠鏡焦點內更深的地方，以騰出足夠後焦點讓相機合焦，例如單鏡反光機接上T接環後的後焦點為55mm，所以B600配單鏡反光機拍攝則只能照顧400mm或以下的焦距的主鏡。若配後焦點更長的雙目裝置，則阻隔濾鏡要求更大。但若配合攝像頭如映美精相機等，因為後焦點要求很短，可按目視要求而選購阻隔濾鏡，就算配合巴羅透鏡亦一樣，因為所有目鏡、巴羅透鏡、相機都是安裝於阻隔濾鏡後的，而巴羅透鏡要求的後焦點和目視情況相若。
3. 以下為四個型號阻隔濾鏡的建議可用望遠鏡焦距上限：
B600 – 目視600mm、攝影400mm
B1200 – 目視1200mm、攝影600mm
B1800 – 目視1800mm、攝影1200mm
B3400 – 目視3400mm、攝影1800mm
4. 阻隔濾鏡的四個型號價格差距很大，主因是那片Blocking Filter (截止濾鏡)是由大一片成本很高的截止濾鏡裁切出來，而號數越大則直徑越大，成本也越高。
5. 注意阻隔濾鏡為整個日珥望遠鏡或日珥濾鏡的成像系統一部份，所有目視或攝影組件，如目鏡、相機、巴羅鏡等都必須置於阻隔濾鏡後，否則太陽的強烈輻射會傷害有關器材或目視者眼睛。
6. 多數用戶的Blocking Filter阻隔濾鏡均為天頂鏡設計，但也有直進設計，僅作攝影用，例如本人裝在LS35T上，帶到雲南拍攝日偏食的裝置。LS35T有別於上述提及的前置日珥濾鏡，或日珥太陽鏡，因為它採用足口徑的前置35mm共振腔濾鏡，配合一台400mm焦距折射鏡，後面再配上阻隔濾鏡而成，所以成像質量比一般35mm口徑預期為佳。http://www.astrocafe.hk/viewtopic.php?f=3&t=32
